Бак с ТЭН и теплоизоляцией для подогрева деталей. В машиностроении есть такие технологические процессы которые требуют подогрева мелких деталей, для этих целей и спроектирован данный бак. Подогрев жидкости происходит за счёт ТЭНа с терморегулятором. Экономия электроэнергии достигается за счёт применения терморегулятора.
Бак состоит из: бака сварного (в сборе) непосредственно для жидкости и выполнен из пищевой нержавеющей стали AISI 304, кожуха сварного из Ст.3, крышки бака и решётки бака из стали AISI 304. Между баками есть пространство для теплоизоляции. В качестве теплоизоляции можно использовать: стекловату, пенополиуретан (ППУ) и др. Детали можно размещать в баке как на решётке, так и на специальном подвесе. Для удобства работы также имеется откидная крышка бака.
Техническая характеристика бака:
Габариты бака:
- внутри ШхДхВ, мм 130х350х150
- снаружи ШхДхВ, мм 168х388х169
Вес без теплоизоляции, кг 10,4
Материал внутреннего бака, крышки, решётки Лист 2 Сталь AISI 304
Материал наружного бака Лист 2 Ст.3
Мощность ТЭН с терморегулятором, кВт 1,0
Рабочая среда Вода

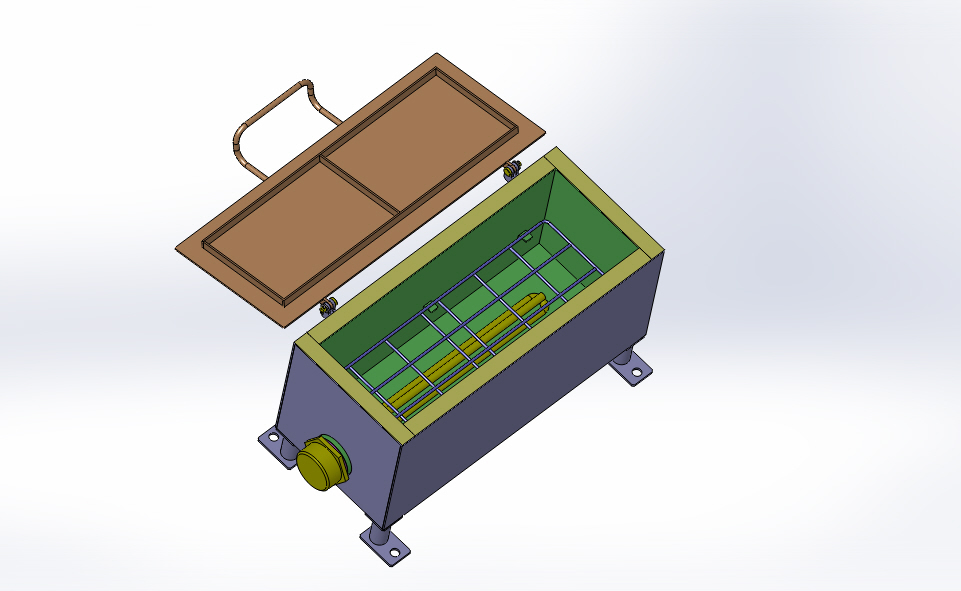

Присутствует вся информация необходимая для изготовления бака с ТЭН и теплоизоляцией для подогрева деталей. Кроме 3D-модели бака в сборе, также составлена вся необходимая конструкторская документация (КД). Изделие готово полностью для производства.
