Базирование и обработка детали в трёх-кулачковом патроне

0
182
2050
5
0

Северо-Казахстанский государственный университет
Кафедра машиностроения
Курсовой проект по дисциплине "Технологические процессы"
на тему "Базирование и обработка детали в трёх-кулачковом патроне"
Петропавловск 2016

Основной задачей курсовой работы является выбор и расчет приспособления для расточной операции. В данной операции необходимо было расточить , выполняя сначала черновую операцию, а затем и чистовую за один проход для выполнения установленных технологических требований. Данная операция проводится на токарно-винторезном станке 163.
С целью решения поставленной задачи, для закрепления заготовки был выбран трехкулачковый патрон для зажима обрабатываемой детали с наружным диаметром 500 мм. Был определен тип производства в зависимости от серийности изделия, произведен анализ схемы базирования на заданную операцию, рассчитаны режимы и силы резания, произведен расчет слабейшего звена и выполнен расчет экономической эффективности приспособления.



Дата
18.04.2016
Язык
Русский
Состав

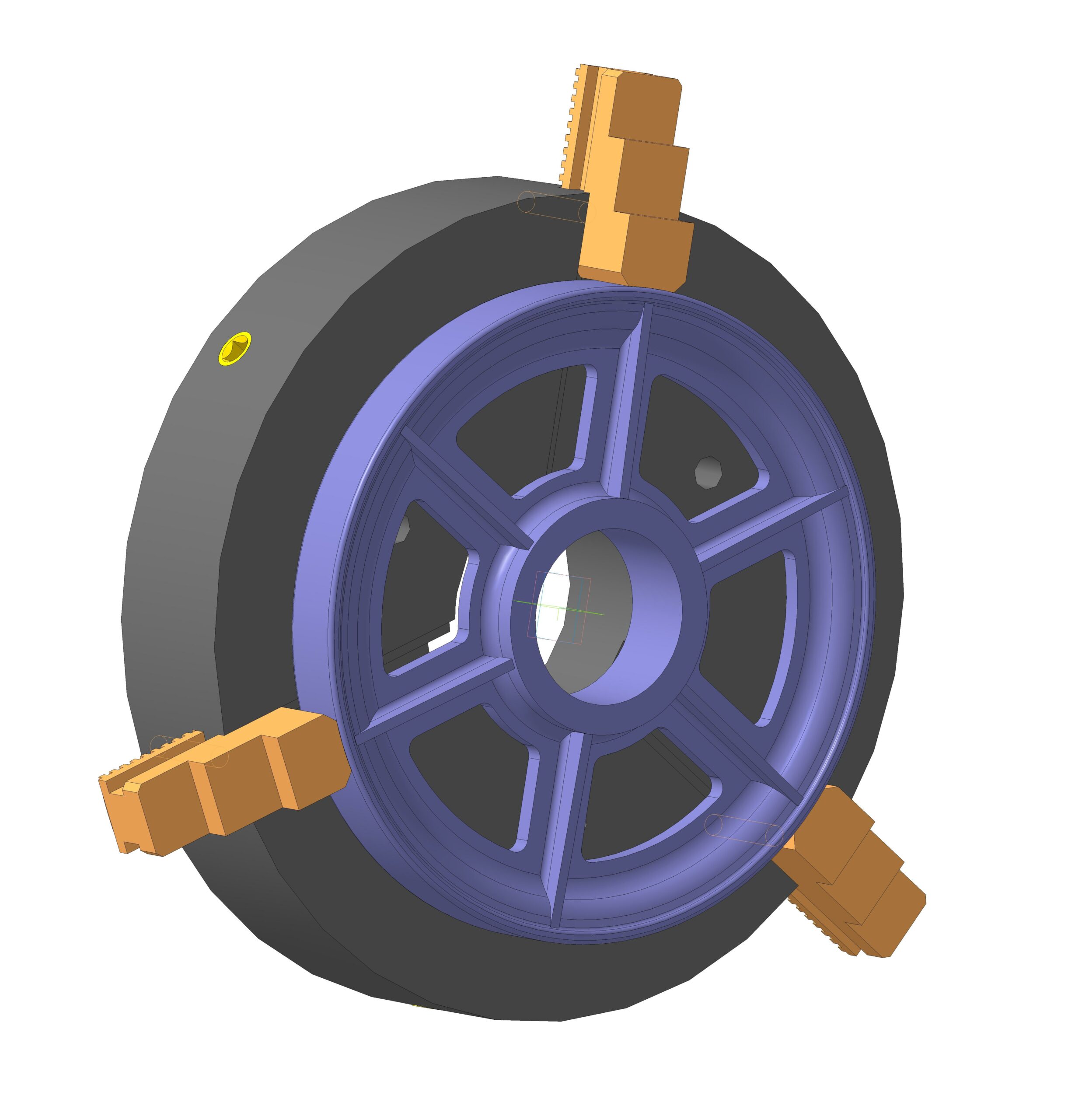

Закрепление детали в трехкулачковом патроне (СБ), Деталь блок 2Д, Деталь Блок (3Д), Пояснительная записка
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Курсовая обработка в патроне
    • Втулка внутренняя.m3d
    • Червяк.m3d
    • Компоновка без позиций.cdw
    • Компоновка готовая.cdw
    • планшайба.m3d
    • Фраг расточка.frw
    • Фраг 4.1.frw
    • Сборка.a3d
    • Thumbs.db
    • Заготовка.m3d
    • Деталь Блок.m3d
    • Деталь блок 2Д — копия.cdw
    • Закрепление детали в трехкулачковом патроне.cdw
    • Пояснительная записка.docx
    • Схема зажима заготовки.cdw
    • кулачок.m3d
    • Схема зажима.cdw
    • Деталь блок 2Д.cdw
    • Компоновка.cdw
