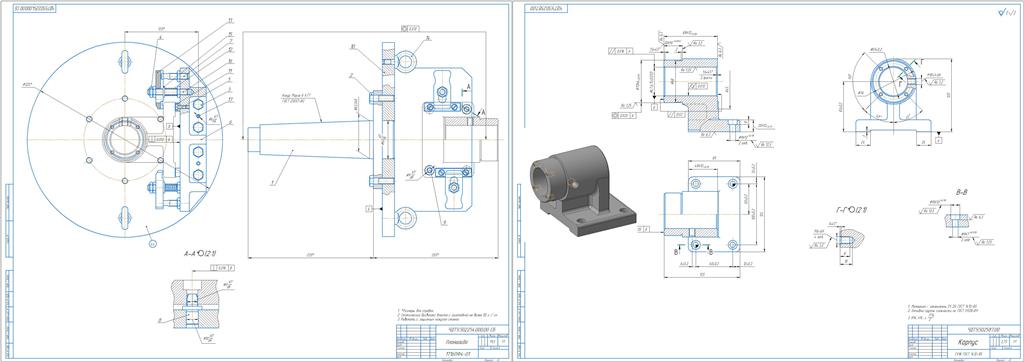

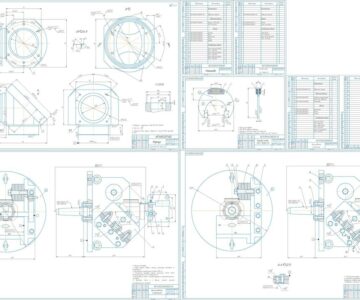

Планшайба (станочное приспособление) для обработки детали ,,Корпус,, применяется на токарно патронно-центровом станке 1716ПФ4-01 с ЧПУ. Технические условия: статический дисбаланс вместе с заготовкой не более 50 г / см, работать с защитным кожухом станка.
Планшайба должна обеспечить:
- получение отверстия Ø47Js7, с параметром шероховатости Ra = 1,25 мкм
- получение поверхности Ø70h6, с параметром шероховатости Ra = 1,25 мкм
- получение 4-х резьбовых отверстий М6-6Н, одного М10х1-6Н;
- отклонение от перпендикулярности торца Ø47 / Ø70, относительно базы Б не более 0,05 мм;
- отклонение от параллельности оси отверстия Ø47Js7, относительно базы А не более 0,016 мм;
- отклонение от соосности оси поверхности Ø70h6, относительно базы Б не более 0,025 мм;
- отклонение от параллельности торцов Ø47 / Ø70, Ø47 / Ø76 не более 0,02 мм;
- отклонение от цилиндричности отверстия Ø47Js7, не более 0,012 мм.
Станочное приспособление (планшайба) устанавливается по конусу, и крепится к шпинделю станка с помощью болтов. Количество одновременно обрабатываемых заготовок - 1. С помощью двух прихватов заготовка прижимается к опорным постоянным пластинам. Транспортировка устройства происходит с помощью рым-болтов. Планшайба имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобна в эксплуатации, имеет стандартизированные детали, имеет хорошую надежность зажима заготовки, непосредственно выдерживаются размеры заданные на чертеже, от основной базы.
Техническая характеристика планшайбы:
- диаметр планшайбы, мм 320
- статический дисбаланс вместе с заготовкой не более 50 г / см
- работать с защитным кожухом станка
- габариты, ВхД, мм 205х320
- размер конуса Морзе по ГОСТ 25557-82 № 6
- масса, кг 19,5
- вид прихватов передвижные
- количество прихватов 2
- станок 1716ПФ4-01 с ЧПУ
- операция программно-комбинированная
