Приспособление станочное на планшайбе для растачивания отверстия

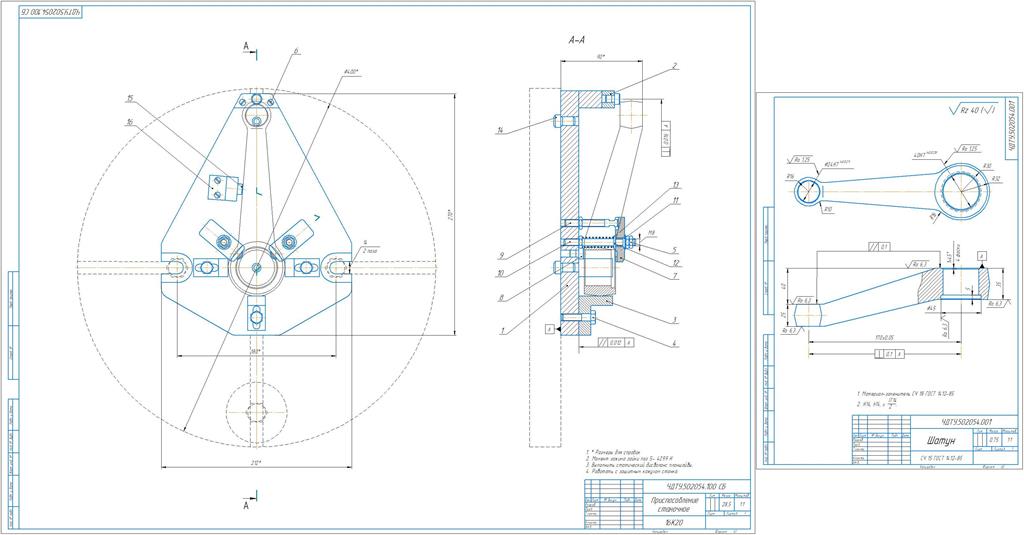

Приспособление станочное на планшайбе для растачивания отверстия. Приспособление станочное предназначено для установки и закрепления его на планшайбе токарно-винторезного станка 16К20 и дальнейшего растачивания отверстия в шатуне.
Заготовка базируется в устройстве (планшайбе) по двум торцевых поверхностях, боковой, цилиндрической поверхности и зажимается двумя прихватами.
Устройство (планшайба) устанавливается на передний конец шпинделя токарно-винторезного станка 16К20 и закрепляется. Крепление устройства на планшайбе станка осуществляется двумя болтами М14, которые входят в пазы корпуса.
Для балансировки детали и предотвращения вибрации в процессе обработки на планшайбе закрепляют балансир.

Технические условия:
- Момент зажима гайки поз 5- 4299 Н.
- Выполнить статический дисбаланс планшайбы.
- Работать с защитным кожухом станка.

Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к обрабатываемой поверхности, удобно в эксплуатации, имеет стандартизированные детали, хорошее быстродействие и надежность зажима заготовки.

Состав: Приспособление станочное на планшайбе (СБ), Спецификация (2 листа), деталь (Шатун), ПЗ (Описание конструкции и принципа действия устройства 2 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Приспособление станочное на планшайбе для растачивания отверстия

Описание конструкции устройства и принципа его работы.doc
Приспособление для планшайбы.cdw
Спецификация (лист 1).cdw
Спецификация (лист 2).cdw
Шатун (деталь).cdw
