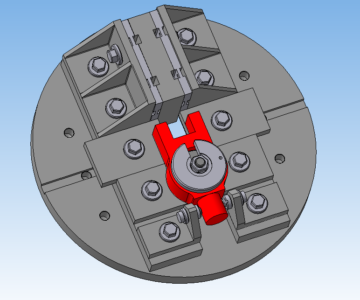

Приспособление станочное (планшайба) для протягивания шпоночного паза
Приспособление станочное (планшайба) предназначено для протягивания шпоночного паза в детали ,,Шкив,, на горизонтально-протяжном станке 7Б58. Количество одновременно обрабатываемых заготовок - 1. Приспособление не должно находиться в контакте с СОЖ. Направляющая втулка должна быть защищена от воздействия стружки, ударных нагрузок, мусора и абразивных частиц.
Технические условия:
1. Усилие зажима заготовки 7752 Н
2. Ход штока 10.....12 мм,
3. Номинальное давление питания 6,3 МПа (63 кгс / см2)
4. Остальные условия по ГОСТ 12.2.029-88
5. Гидроцилиндр D100 по ГОСТ 19899-84 при горизонтально-протяжном станке.
Планшайба устройства имеет четыре отверстия для быстросъемных болтов. Болты входят в отверстия планшайбы, которая крепится к столу станка с помощью 4-х болтов М14. Планшайба центрируется с помощью проточки Ø320 мм.
Два рым-болта обеспечивают транспортировку станочного устройства.
Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к обрабатываемой поверхности, удобен в эксплуатации, имеет стандартизированные детали, имеет высокую надежность зажима заготовки, хорошее быстродействие (за счёт гидравлического зажима заготовки).

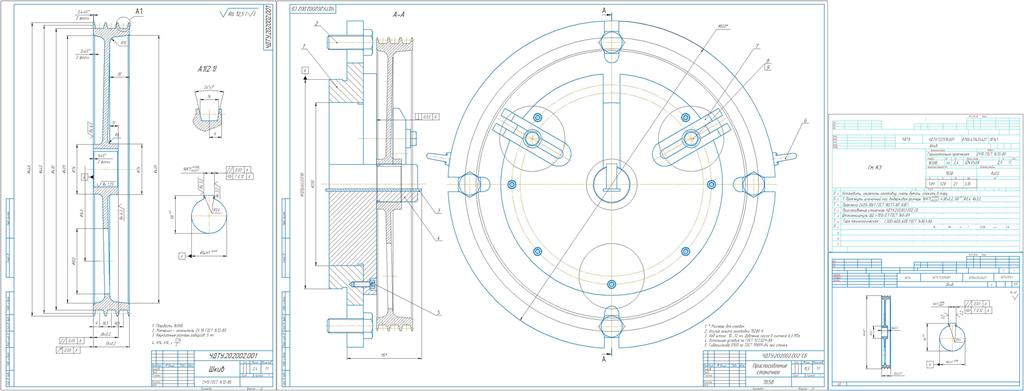

Состав: Приспособление станочное (СБ), Спецификация (1 лист), Деталь (шкив), Операционная карта (ОК на обработку шпоночного паза), Карта эскизов (КЭ), ПЗ (Описание конструкции и принципа действия устройства 2 листа).
Софт: КОМПАС-3D 11
