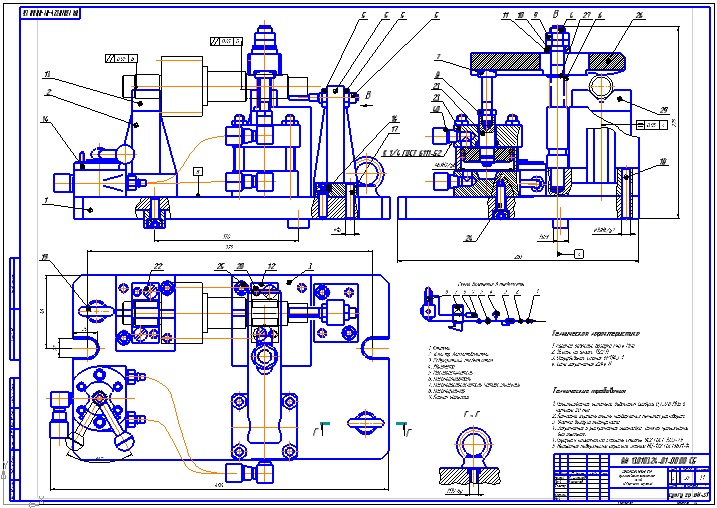

Приспособление для фрезерования шпоночного паза для двух заготовок

Приспособление для фрезерования шпоночного паза. На столе есть возможность закрепить две заготовки. Заготовки установлены на призмы и зажимаются с одной стороны. Валы прижимаются двумя прижимами при помощи гидроцилиндров.

Состав: Сборочный чертёж + Спецификация

Софт: КОМПАС-3D 17.1

Файлы:
Приспособление для фрезерования шпоночного паза/
Приспособление для фрезерования шпоночного паза/Приспособление для фрезерования шпоночного паза.cdw
Приспособление для фрезерования шпоночного паза/Приспособление для фрезерования Спецификация.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
