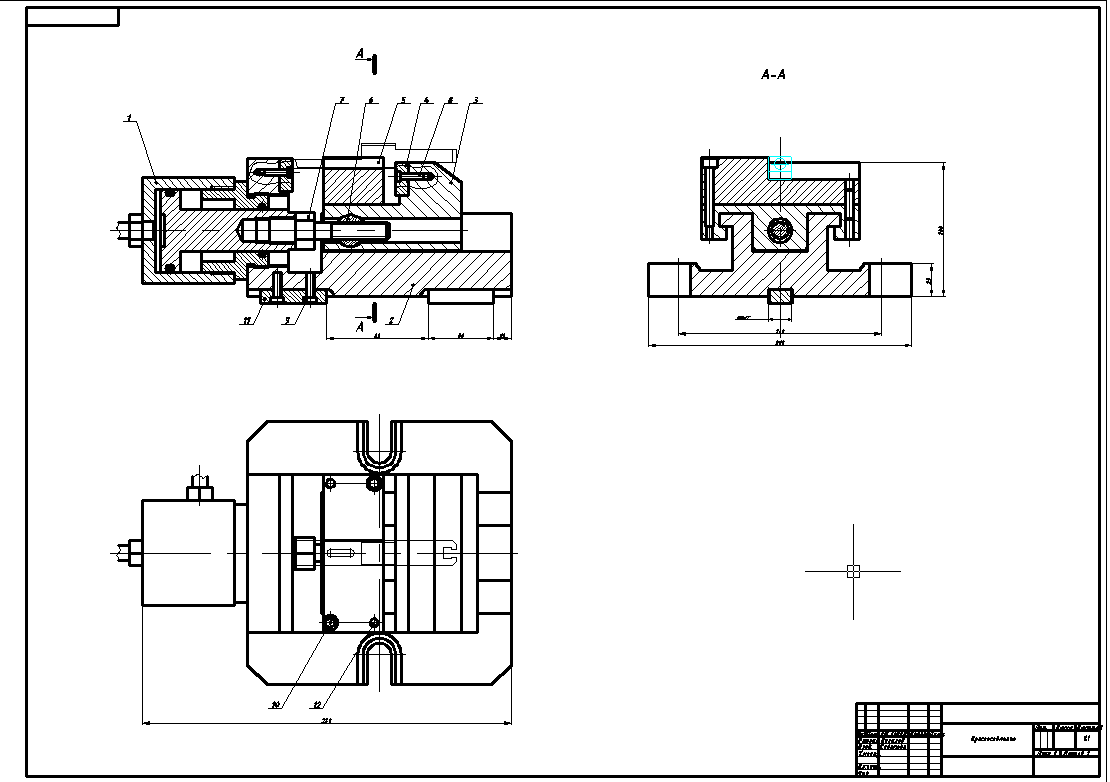

Приспособление для фрезерования шпоночного паза b=5 мм в детали “Нож”

Полоцкий государственный университет
Кафедра "Технология и оборудование машиностроительного производства"
Курсовой проект по дисциплине "Технологическая оснастка"
На тему "Спроектировать специальное приспособление"
Новополоцк 2015

Техническое задание на проектирование приспособления
Спроектировать приспособление для фрезерования шпоночного паза b=5 мм в детали “Нож” (рис. 1.1). Остальные поверхности детали обработаны в размер по чертежу, кроме скоса под углом 15 градусов.
Исходные данные:
годовая программа выпуска ─ 5000 шт./год.
Производство серийное.
Материал детали ─ ХВГ ГОСТ 5950.
режущий инструмент:
─ фреза шпоночная Ø 5 мм ГОСТ 9140;
материал режущей части инструмента ─ Р6М5 ГОСТ 23360.
Принимаем вертикально-фрезерный станок 6Р81

В данной работе разработано приспособление с пневмоприводом для фрезерования шпоночного паза b=5 мм в детали “Нож” на вертикально фрезерном станке модели 6Р81. В пояснительной записке произведен расчет режимов резания, подобрана технология обработки и режущий инструмент, базирование заготовки, разработаны варианты приспособлений, произведен расчёт пропускной способности приспособлений и экономической эффективности, произведен расчет основных характеристик силового механизма.

Содержание
ВВЕДЕНИЕ
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ПРИСПОСОБЛЕНИЯ
2. РАЗРАБОТКА СХЕМЫ УСТАНОВКИ ЗАГОТОВКИ
3. РАЗРАБОТКА ЭСКИЗНЫХ ВАРИАНТОВ ПРИСПОСОБЛЕНИЙ
4. РАСЧЁТ ПРОПУСКНОЙ СПОСОБНОСТИ ПРИСПОСОБЛЕНИЙ
5. ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ КОНСТРУКЦИЙ
6. РАСЧЁТ ЗАЖИМНОГО УСИЛИЯ
7. РАСЧЁТ СИЛОВОГО МЕХАНИЗМА
8. РАСЧЁТ НА ТОЧНОСТЬ ВЫПОЛНЯЕМОГО РАЗМЕРА
9. ОПИСАНИЕ РАБОТЫ ПРИСПОСОБЛЕНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ

Состав: Чертеж детали "Нож", чертеж приспособления (СБ), спецификация, ПЗ Язык документа

Софт: AutoCAD 2004

Каталог / Машиностроение и механика / Приспособление для фрезерования шпоночного паза b=5 мм в детали “Нож”

Просмотр файлов
чертежи/
чертежи/Приспособление.dwg
чертежи/Спецификация 1.doc
чертежи/Чертеж детали Нож.dwg
Пояснительная записка.doc
