Приспособление для протягивания (сверления) шпоночного паза

Полоцкий государственный университет
Кафедра "Технология и оборудование машиностроительного производства"
Курсовой проект по дисциплине "Технологическая оснастка"
На тему "Спроектировать специальное приспособление"
Новополоцк 2016

Техническое задание на проектирование приспособления

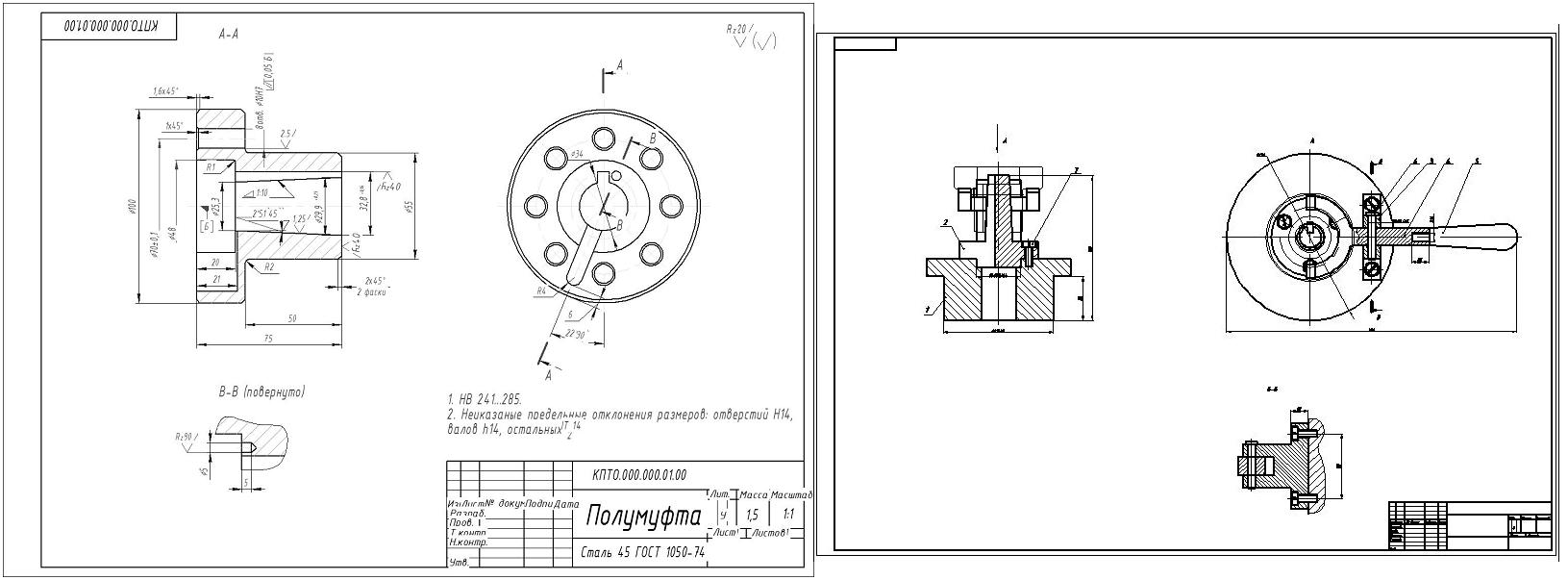

Спроектировать приспособление для обработки шпоночного паза b = 6H9 мм в детали (полумуфта).
Исходные данные:
производство ─ серийное;
годовая программа выпуска ─ 1 тыс. шт./год;
режим работы ─ односменный;
заготовка ─ штамповка;
материал детали ─ Сталь 45 ГОСТ 1050-88;
Исходя из расположения шпоночного паза и точности обработки 6H9 принимаем способ обработки протягиванием на вертикально протяжном станке модели 7Б64
Принимаем для протягивания протяжку цельной конструкции с номинальной В=6мм. Материал режущей части – ХВГ

В данной работе разработана приспособление для протягивания шпоночного паза в детали полумуфта. В пояснительной записке произведен расчет режимов резания, подобрана технология обработки и режущий инструмент, базирование заготовки, разработаны варианты приспособлений, произведен расчёт пропускной способности приспособлений и экономической эффективности, произведен расчет основных характеристик силового механизма.
Содержание
ВВЕДЕНИЕ
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ПРИСПОСОБЛЕНИЯ
2. РАЗРАБОТКА СХЕМЫ УСТАНОВКИ ЗАГОТОВКИ
3. РАЗРАБОТКА ЭСКИЗНЫХ ВАРИАНТОВ ПРИСПОСОБЛЕНИЙ
4. РАСЧЁТ ПРОПУСКНОЙ СПОСОБНОСТИ ПРИСПОСОБЛЕНИЙ
5. ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ КОНСТРУКЦИЙ
6. РАСЧЁТ ЗАЖИМНОГО УСИЛИЯ
7. РАСЧЁТ СИЛОВОГО МЕХАНИЗМА
8. РАСЧЁТ НА ТОЧНОСТЬ ВЫПОЛНЯЕМОГО РАЗМЕРА
9. ОПИСАНИЕ РАБОТЫ ПРИСПОСОБЛЕНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ
