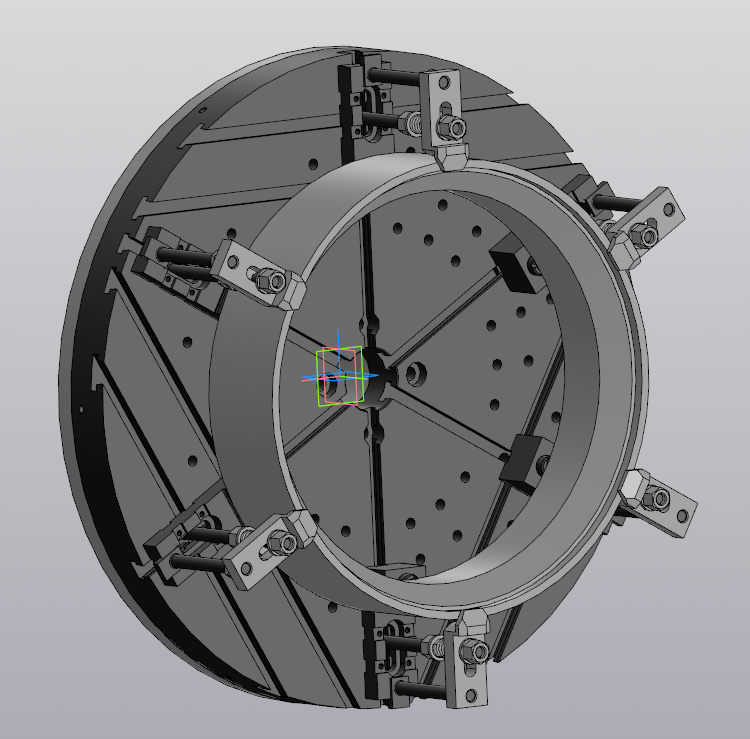

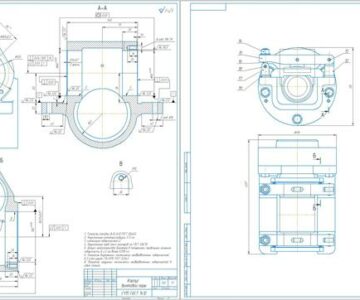

Рабочее положение секции корпуса в данном приспособлении может быть определено после предварительного растачивания выточки ∅ 390А, с помощью которой обрабатываемую деталь устанавливают на шесть фиксирующих пальцев 7030-2221 ГОСТ 15351—70, размещенных в отверстиях планок с выступом 7050-2031 ГОСТ 15318—70. Секцию корпуса крепят изогнутыми прихватами 7011 2202 ГОСТ 15370--70 Приспособление смонтировано на круглой плите 708 Г 2481 ГОСТ 15204—70 и соединено с переходным фланцем 7081-0555 ГОСТ 15435—70, с помощью которого приспособление крепят на шпинделе станка. Соосность отверстий ∅ 360А3 , ∅ 405А3 и ∅ 390А в пределах 0,05 мм обеспечивается обработкой их с одного установа.
