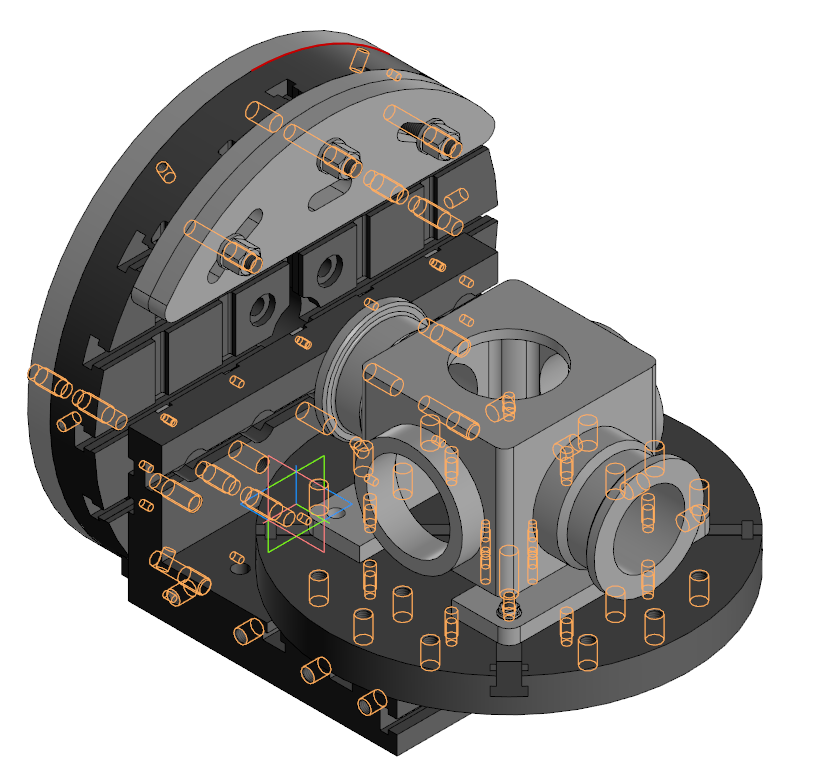

Обрабатываемую деталь закрепляют на плоскости делительной плиты 7036-2234 ГОСТ 15455-70 фиксируют двумя специальными пальцами ЗТ/сД| и ЗТ/сд». Делительная плита установлена на угольнике 7080-4303 НО, который закреплен на круглой плите 7081 2381 ГОСТ 15197—70. Круглая плита соединена с переходной планшайбой 7081-0553 ГОСТ 15435—70, при помощи которой приспособление крепят на шпинделе станка. Поочередное выполнение двух переходов (растачивание и торцевание) с одного установа корпуса позволяет обрабатывать все четыре отверстия с большой точностью. Требуемая точность обработки детали достигается перемещением угольника по пазам базовой плиты
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Приспособление для растачивания и торцевания
Приспособление для растачивания и торцевания
0
0
206
3
1
50
Сообщить о проблеме
Автор
Vlad Buchkov
Дата
23.05.2022
Язык
Русский
Состав
3D модель, 3D Сборка
Софт
КОМПАС-3D 20.0.0.3002
Как открыть?
Отзывов пока нет
Содержимое архива
-
Болт.m3d
-
Болт 7002-2064.m3d
-
Болт 7002-2069.m3d
-
Болт универсальный.m3d
-
Винт _ 7002-2253.m3d
-
Втулка _ 7036-2234-004.m3d
-
Гайка 7003-2013.m3d
-
Гайка _ 7003-2003.m3d
-
Гайка универсальная.m3d
-
Диск _ 7036-2234-002.m3d
-
Кольцо _ 7036-2234-003.m3d
-
Корпус _ 7037-2011-002.m3d
-
Корпус _ выаываыва.m3d
-
Палец специальный _ 3Т-сд1.m3d
-
Палец специальный _ 3Т-сд2.m3d
-
Палец специальный макро _ 3Т-сд1.m3d
-
Планшайба _ 7036-2231-001.m3d
-
Планшайба _ 7036-2234.a3d
-
Плита_7081-2381.m3d
-
Приспособление для расстачивания и торцевания _ УСП-12 3Т.a3d
-
Приспособление для расстачивания и торцевания _ УСП-12 3Т.m3d
-
Противовес _ 7089-4036.m3d
-
Рукоятка _ 7037-2011-003.m3d
-
Уголник токарный _ 7080-4301.a3d
-
Угольник _ 7080-4301-001.m3d
-
Фиксатор _ 7037-2011-001.m3d
-
Фиксатор с вытяжной рукояткой _ 7037-2011.a3d
-
Фланец _ 7081-0553.m3d
-
Шайба _ 7019-2003.m3d
-
Шпилька 7009-2010.m3d
-
Шпилька универсальная.m3d
-
Шпонка _ 7031-2002.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Дмитрий Кошевой
Alisher Turakulov
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Приспособление спроектировано под конкретно какую то одну деталь? Или возможно использование и с другими ?
Спроектировано конкретно для нее, чтобы ось отверстия в детали совпадала с осью фланца, но все компоненты являются стандартными, к тому же соединение компонентов между собой не жесткое
