Планшайба для токарной обработки детали ,,Корпус,, на полуавтомате токарном многоцелевом 17А20ПФ40 с ЧПУ

Планшайба для токарной обработки детали ,,Корпус,, на полуавтомате токарном многоцелевом 17А20ПФ40 с ЧПУ. Специальное устройство (планшайба) предназначена для обработки детали ,,Корпус,, на программно-комбинированной операции, на многоцелевом токарном станке 17А20ПФ40.
Планшайба должна обеспечить:
- получение размеров 20H10, 14H10, Ra = 3,2 мкм;
- получение цилиндрических поверхностей Ø60h8, Ø60f9, Ra = 2,5 мкм
- получение резьбовых отверстий М3-6Н, М4-6Н, Ra = 3,2 мкм;
- получение канавки Ø55h10, Ra = 3,2 мкм;
- отклонение от перпендикулярности оси отверстия Ø60f9 мм, относительно базы В (ось отверстия Ø60h8) не более 0,025 мм;
- отклонение от пересечения осей отверстий Ø60f9 и Ø60h8 не более 0,06 мм;
- отклонение торцевой биение плоскостей 70х70, 70х95 относительно баз Б и В, не более 0,03 мм.

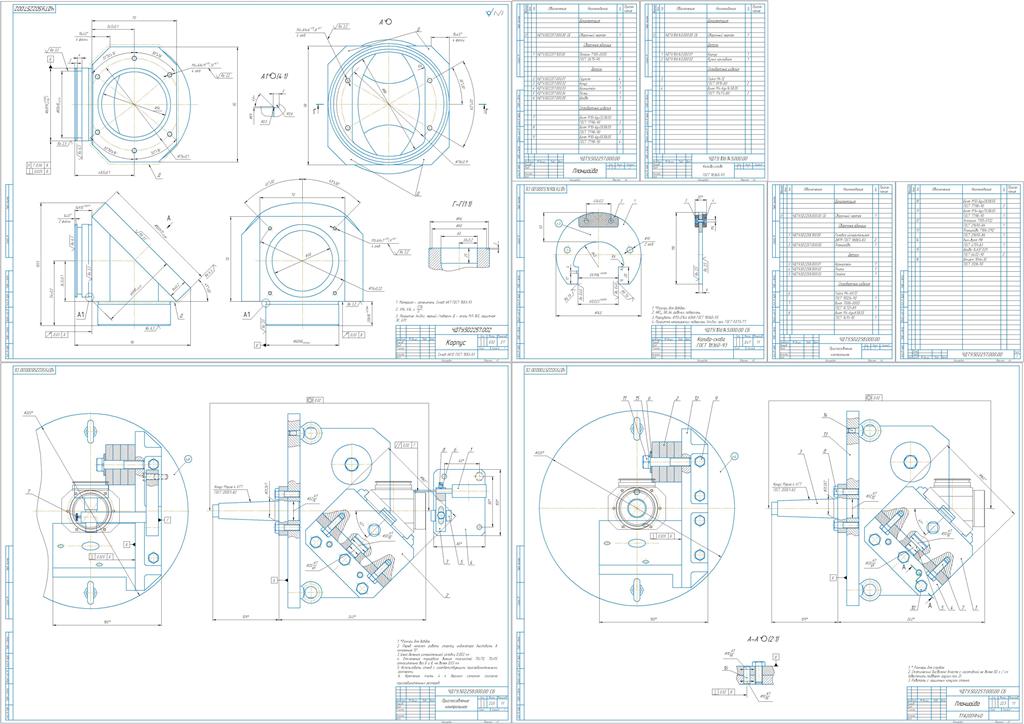

Устройство (планшайба) устанавливается по конусу, и крепится к шпинделю станка с помощью болтов. Деталь ,,Корпус,, устанавливается в стандартном трехкулачковом самоцентрирующемся патроне. Патрон в свою очередь крепится к кронштейну с помощью болтов, и базируется по цилиндрическом пальцу. Транспортировка устройства происходит с помощью рым-болтов.

Техническая характеристика планшайбы:
- диаметр планшайбы, мм 320
- статический дисбаланс вместе с заготовкой не более 50 г / см обеспечить подбором грузил поз.2
- работать с защитным кожухом станка
- габариты, ВхД, мм 240х320
- размер конуса Морзе по ГОСТ 25557-82 № 4
- масса, кг 22,5
- тип зажима 3-х кулачковый патрон

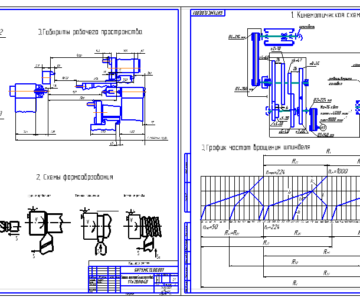

- станок 17А20ПФ40 с ЧПУ
- операция программно-комбинированная

Контрольное устройство
Контрольное устройство предназначено для измерения отклонения торцевого биения плоскостей 70х70, 70х95 мм относительно баз Б и В, не более 0,03 мм. Устройство (головка) устанавливается на верхние салазки токарно-винторезного станка. Устройство (планшайба) устанавливается на шпиндель токарно-винторезного станка.
Количество одновременно контролируемых деталей - 1. Измерение осуществляется головкой измерительной (рычажно-зубчатая 2ИГМ ГОСТ 18883-83) с ценой деления 0,002 мм. Перед измерением стрелку индикатора обязательно установить на нулевую отметку. Цена деления 0,002 мм. Транспортировка устройства происходит с помощью рым-болтов.

Также прилагается инструмент для контроля цилиндрической поверхности 60h8 детали ,,Корпус,, - калибр-скоба 60h8 ГОСТ 18360-93 (СБ). Калибр-скоба 60h8 выполнен сборным, согласно характеристик по ГОСТ 18360-93.
