База 3D моделей болтов и винтов по ГОСТ. В состав входят следующие элементы:
- Болт ГОСТ 7805-70
- Винт ГОСТ 11738-84
- Винт ГОСТ 1491-80
- Винт ГОСТ 17473-80
- Винт ГОСТ 17475-80
- Винт ГОСТ1476-93 (гужен)

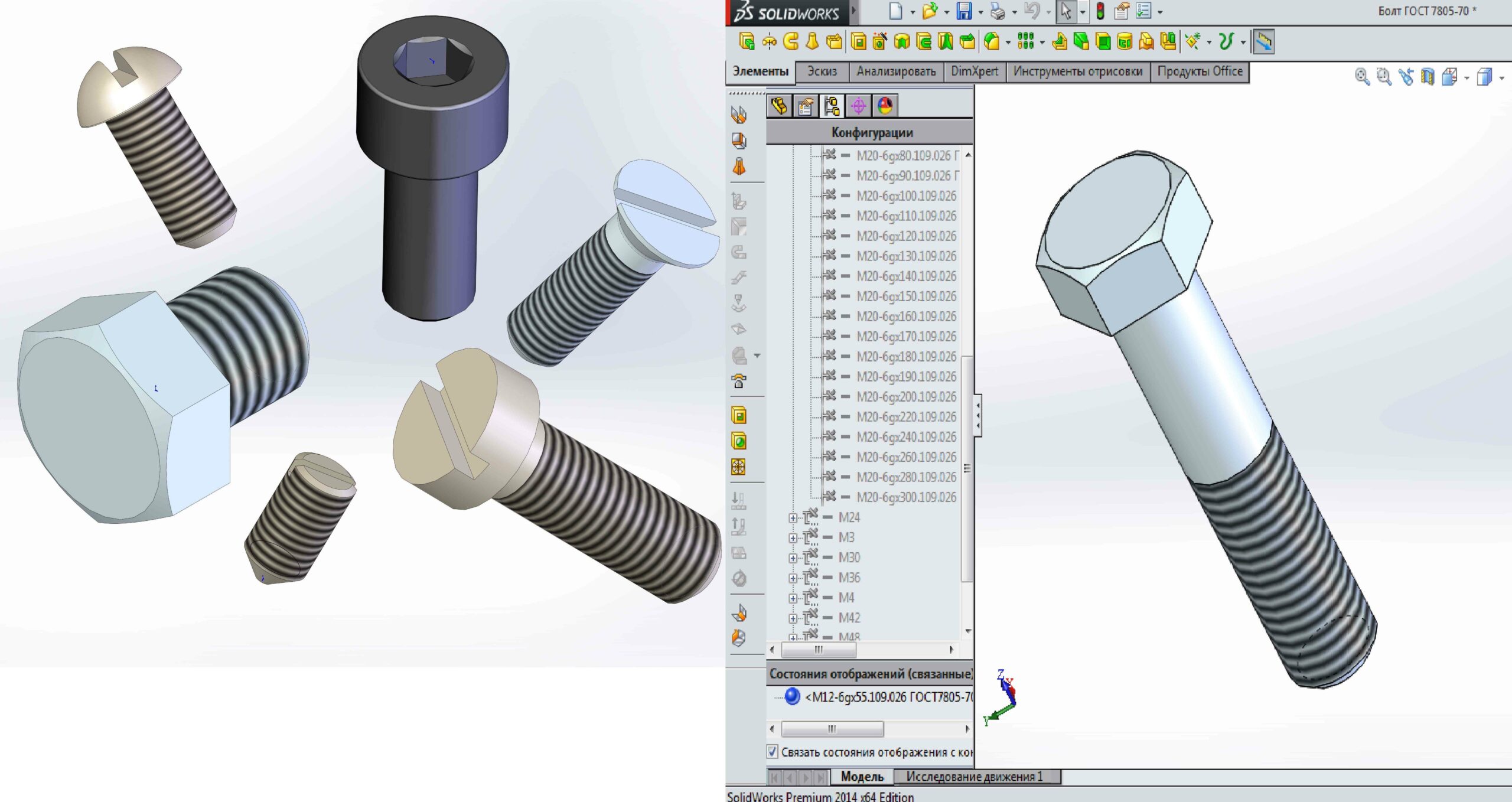

В состав каждого файла с деталью входят конфигурации с разными длинами и диаметрами , все размеры взяты из справочника Анурьева.. Открываем файл, заходим в конфигурации и включаем нужный нам размер, на каждый элемент есть все типоразмеры (все конфигурации сделаны с помощью встроенных таблиц Excel). Очень удобно при проектировании для инженеров-конструкторов.
