Блочно-кустовая насосная станция

0
140
1479
7
0
300

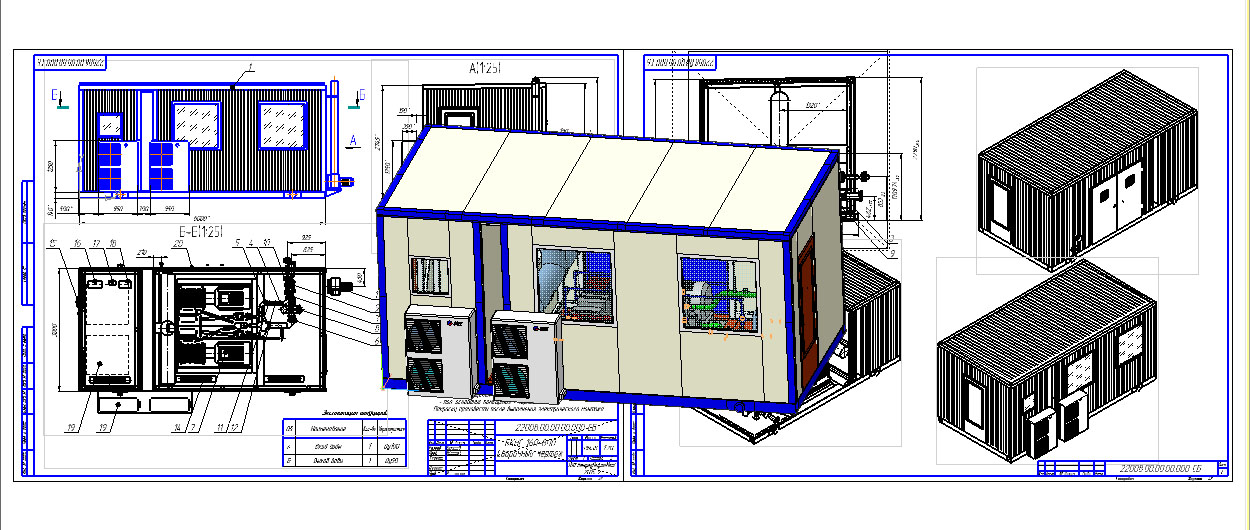

3D модель Блочно-кустовая насосная станция

Блочно-кустовая насосная станция предназначена для закачки воды в пласт, сборочный чертеж, общий вид

3D Модели БКНС БКНС 160-800 Насосная станция
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Ilias Bekesov
Дата
17.06.2016
Язык
Русский
Состав
Сборочный чертеж БКНС, 3D сборка
Софт
КОМПАС-3D 13 Как открыть?
