Бункер для сбора и хранения водорода

Нижегородский университет им Р.Е. Алексеева, кафедра материаловедения.
специальность сварочное оборудование
Разработка технологии изготовления бункера

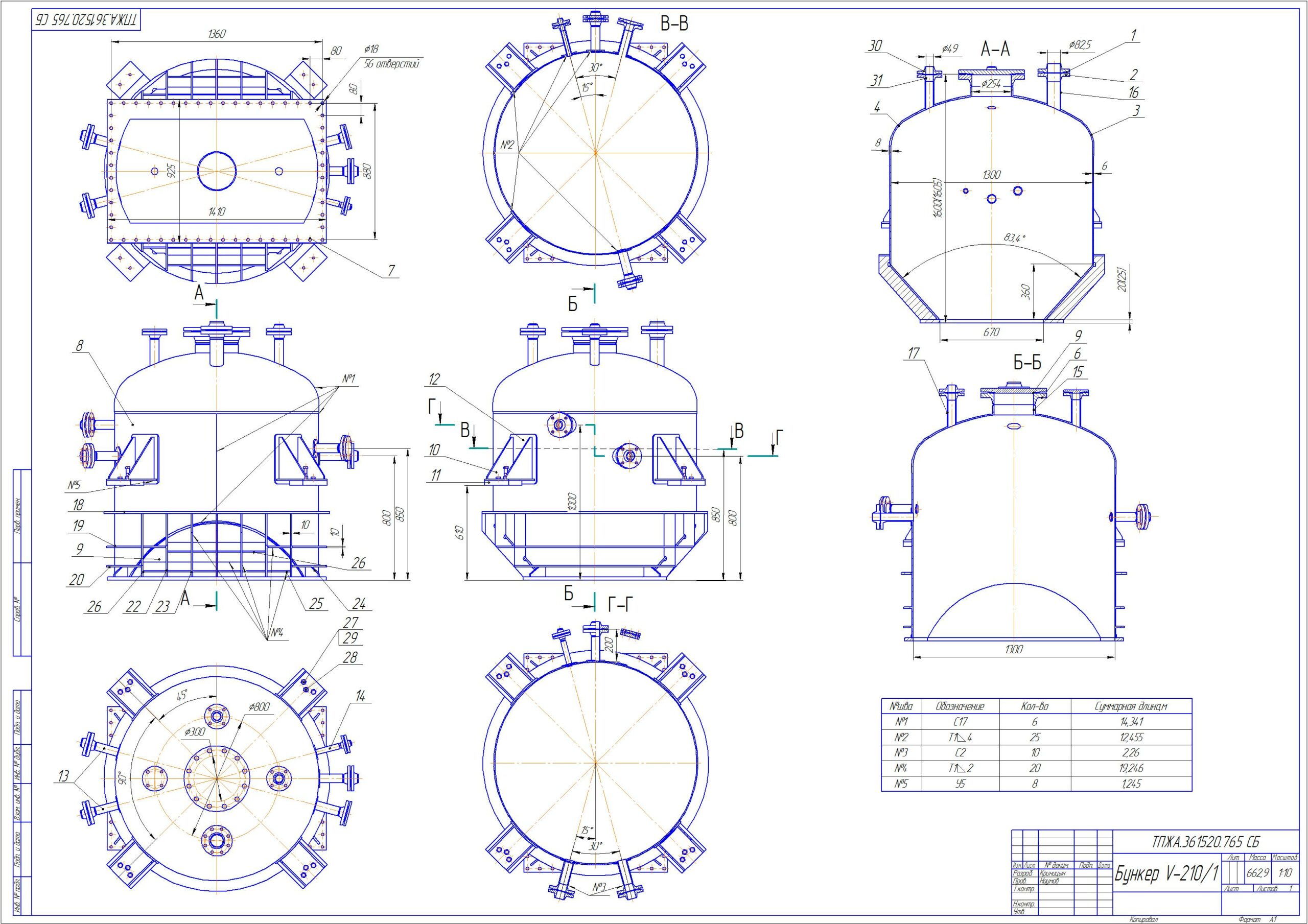

На чертеже изображено изделие "Бункер". Чертеж отражает основной состав изделия и количество и объем сварных швов, которые необходимо наложить на детали для изготовления.
Бункер предназначен для сбора и хранения водорода при его производстве методом электролиза воды. Объем бункера составляет 1,7 куб.м.
Приводится спецификация составных частей сварного бункера.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 14SP2

Каталог / Машиностроение и механика / Бункер для сбора и хранения водорода

Просмотр файлов
бункер/Бункер ТПЖА.361520.765 специф.spw
бункер/сборочный 1 лист.cdw
