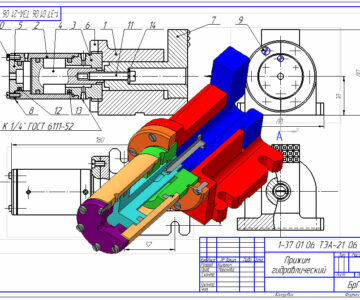

Чертеж гидравлического прижима 3D

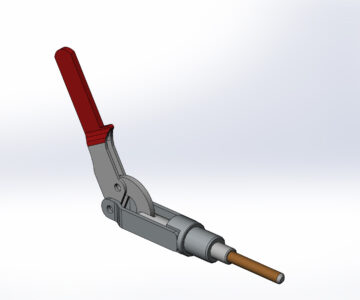

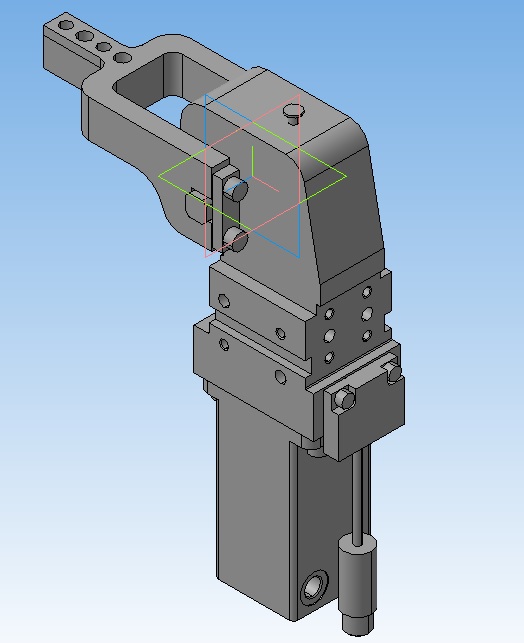

Прижимное устройство Destaco 82L3G с усилием зажатия 550Н. Зажим деталей в прижиме осуществляется с помощью защелки, соединенной со штоком пневмоцилиндра, у которого возврат поршня в исходное положение осуществляется пружиной. Для открытия подается воздух в камеру цилиндра и за счет давления на поршень шток, преодолевая силу сжатия пружины, откидывает защелку.

Состав: 3D Язык документа

Софт: КОМПАС-3D v15

Файлы:

Каталог / Машиностроение и механика / Чертеж гидравлического прижима 3D

82l3g-203b800.a3d
82l3g-203b800_01.m3d
82l3g-203b800_02.m3d
82l3g-203b800_03.m3d
82l3g-203b800_04.m3d
82l3g-203b800_05.m3d
