Вариант рычажного прижима (аналог 215-US)

Рычажный прижим. Применяется для прижимания заготовок из пиломатериала и металла к горизонтальной плоскости для последующей их обработки.
Особенности:
U-образная зажимная панель дает возможность сдвигать прижимной болт для выбора оптимального положения.
Винтовой механизм позволяет плавно вручную настроить болт по высоте.
Основание с отверстиями предусматривает стационарное крепление к рабочей поверхности стола, станка, сборочного стенда.

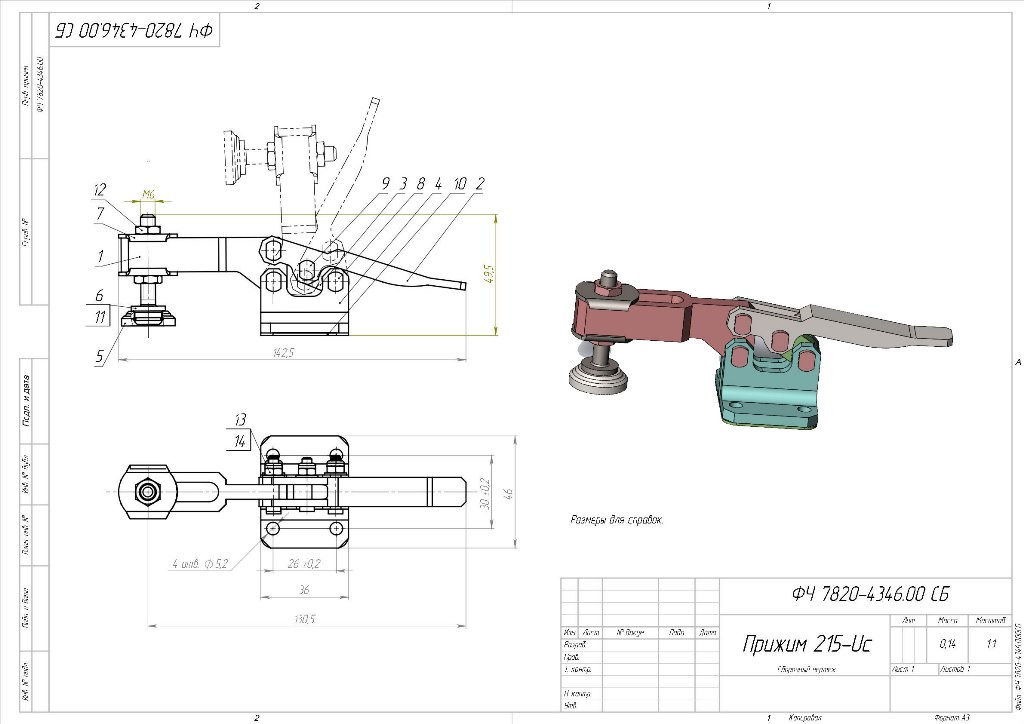

Состав: 3D СБОРКА И ЧЕРТЕЖИ

Софт: SolidWorks 2020

Файлы:
ФЧ 7820-4346.000СБ.SLDDRW
ФЧ 7820-4346.09.SLDPRT
ФЧ 7820-4346.00 Спецификация.SLDDRW
ФЧ 7820-4346.02.SLDPRT
ФЧ 7820-4346.03.SLDDRW
ФЧ 7820-4346.04.SLDPRT
ФЧ 7820-4346.02.pdf
ФЧ 7820-4346.05.pdf
ФЧ 7820-4346.01.SLDPRT
Шайба А.4 ГОСТ 11371-78.x_t
ФЧ 7820-4346.04.SLDDRW
ФЧ 7820-4346.06.pdf
ФЧ 7820-4346.03.pdf
ФЧ 7820-4346.02.SLDDRW
ФЧ 7820-4346.000.STEP
Гайка М6 ГОСТ 5916-70.SLDPRT
ФЧ 7820-4346.07.pdf
Hexagon nut DIN 985 - M4.x_t
ФЧ 7820-4346.07.SLDPRT
ФЧ 7820-4346.10.pdf
Уплотнение.SLDPRT
ФЧ 7820-4346.01.SLDDRW
ФЧ 7820-4346.04.pdf
ФЧ 7820-4346.08-01.SLDPRT
ФЧ 7820-4346.02(предв.).SLDPRT
ФЧ 7820-4346.06.SLDPRT
ФЧ 7820-4346.10.SLDDRW
ФЧ 7820-4346.03.SLDPRT
ФЧ 7820-4346.08.SLDDRW
ФЧ 7820-4346.000СБ.pdf
Шайба А.4 ГОСТ 11371-78.SLDPRT
ФЧ 7820-4346.07.SLDDRW
ФЧ 7820-4346.05.SLDDRW
ФЧ 7820-4346.09.SLDDRW
Гайка М4 ГОСТ 5916-70.x_t
ФЧ 7820-4346.06.SLDDRW
ФЧ 7820-4346.09.pdf
ФЧ 7820-4346.000.SLDASM
Nexagon nut M4.SLDPRT
Гайка М4 ГОСТ 5916-70.SLDPRT
ФЧ 7820-4346.05.SLDPRT
Шайба.SLDPRT
Nexagon nut DIN 985 - M4.SLDPRT.SLDASM
Кольцо запорнорное 6.SLDPRT
ФЧ 7820-4346.00 Спецификация.pdf
ФЧ 7820-4346.08.SLDPRT
ФЧ 7820-4346.08.pdf
ФЧ 7820-4346.01.pdf
