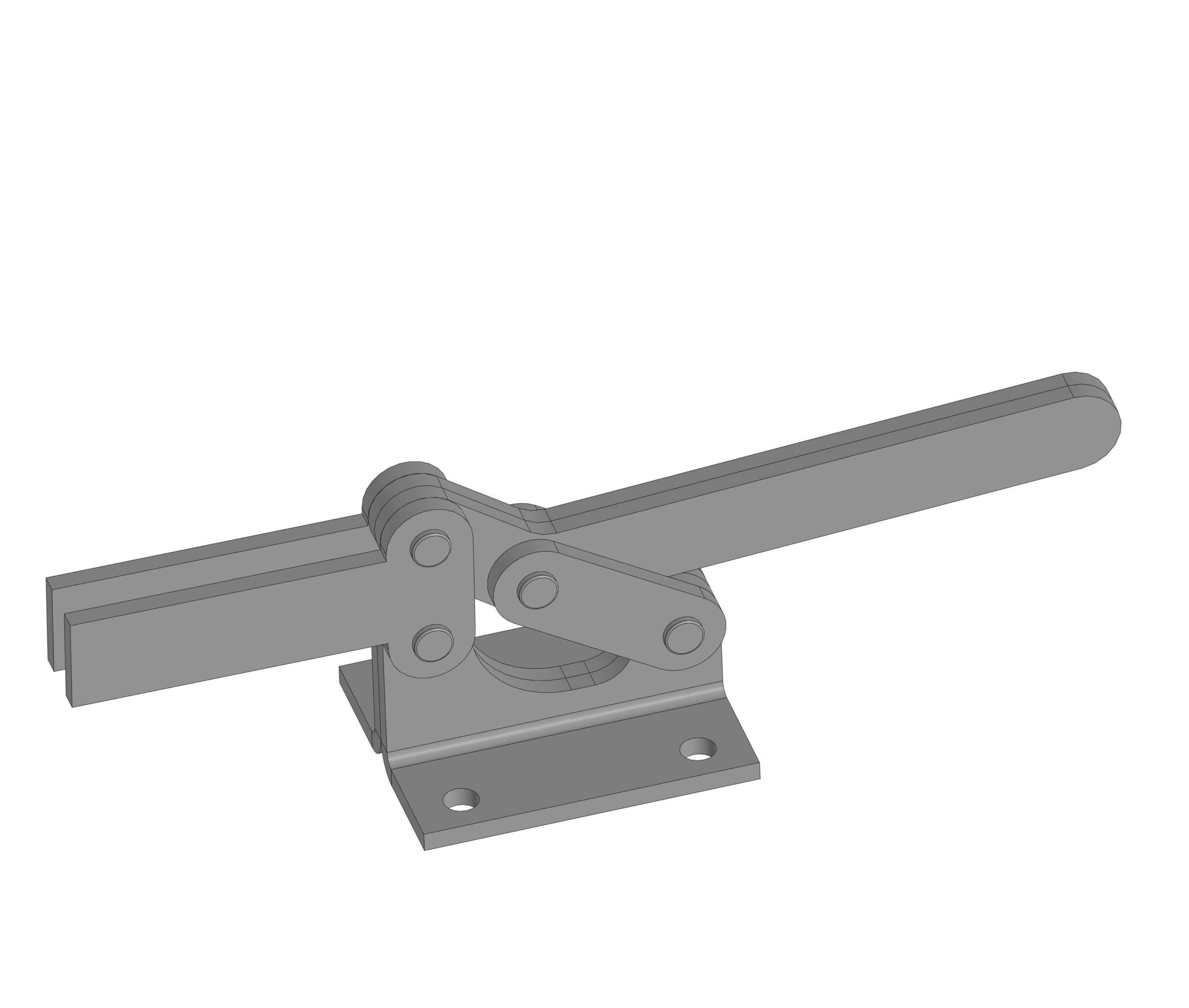

Прижим состоит из стойки , на которой шарнирно закреплены рукоятка , на оси и рычаг на оси .
Рукоятка и рычаг связаны между собой планками , сидящими на осях.
При движении рукоятки влево планки нажимают на рычаг, деталь прижимается.
При обратном движении рукоятки рычаг, поворачиваясь вокруг оси , деталь освобождается.
В закрепленном состоянии ось рукоятки должна быть в вертикальном положении.
