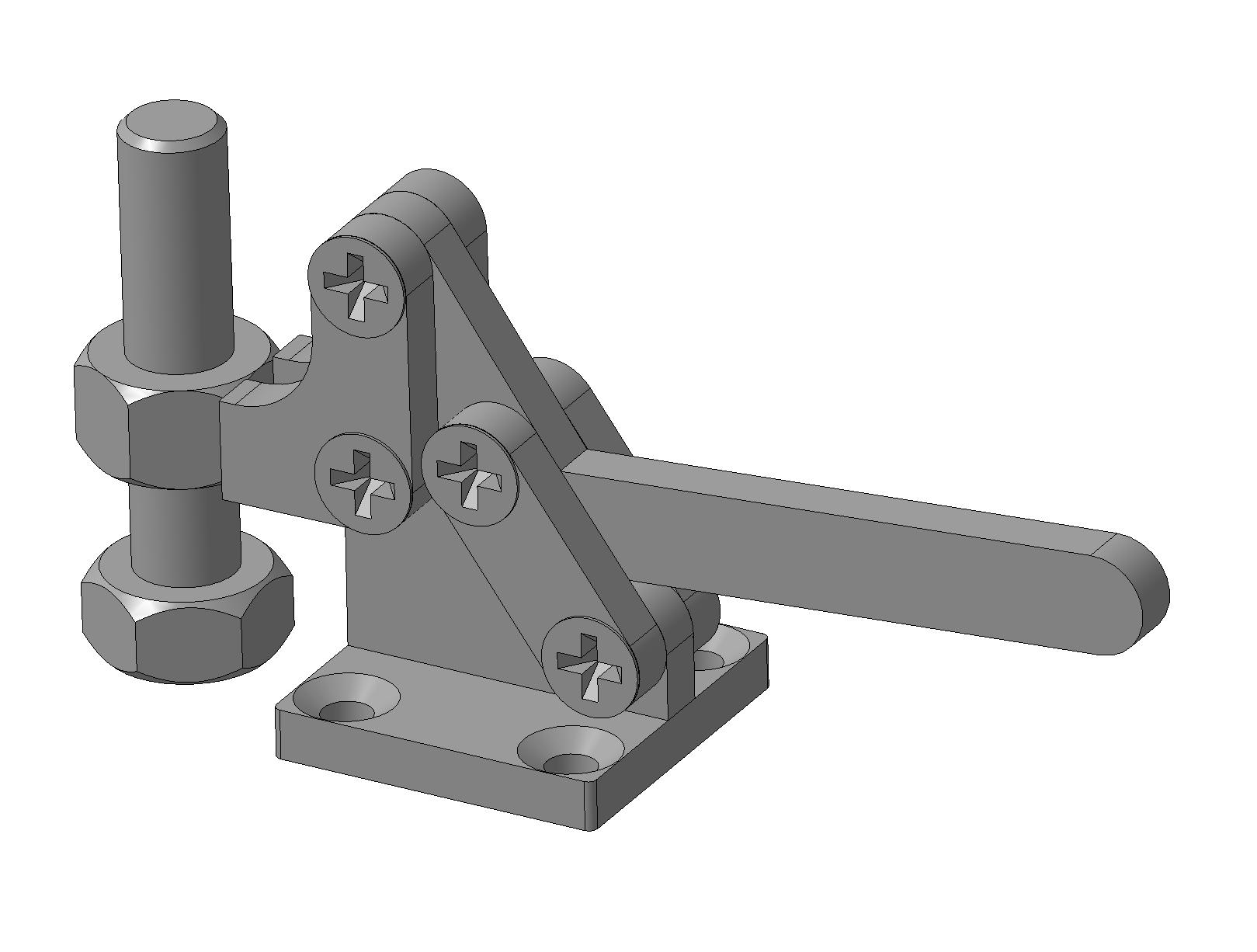

Миниатюрный рычажный зажим

Миниатюрный рычажный зажим из стали толщиной 3мм, выполненный методом лазерной резки. Обеспечивает фиксацию деталей до 10 мм толщиной.

Состав: 3D сборка, 3D файлы деталей, файлы *.dxf для лазерной резки.

Софт: КОМПАС-3D 16.1.0

Файлы:

Рычаг ручки.m3d

Рычаг в сборе.a3d

Основание.m3d

Рычаг зажима.m3d

Винт М3х10.m3d

Рычаг упора.m3d

Болт М6 с гайкой.m3d

DXF_files/

DXF_files/Основание.dxf

DXF_files/Рычаг зажима Ф3.dxf

DXF_files/Рычаг зажима Ф2.5.dxf

DXF_files/Рычаг упора Ф2.5.dxf

DXF_files/Центр упора.dxf

DXF_files/Рычаг упора Ф3.dxf

DXF_files/Рычаг ручки.dxf

Центр упора.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
