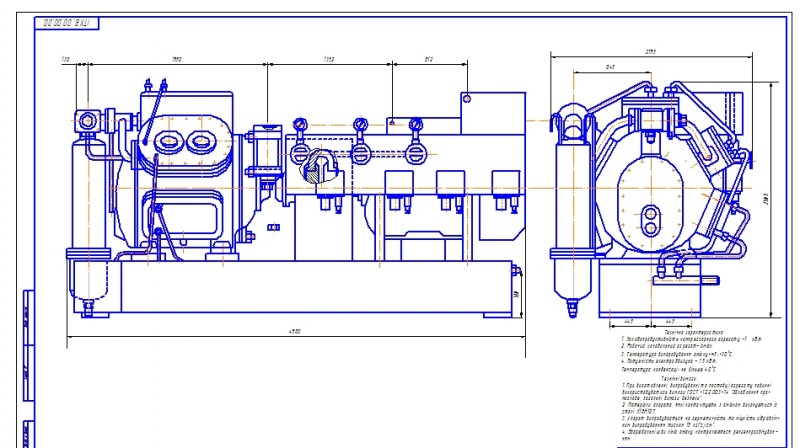

Чертеж компрессионный агрегат А40-7-2 (ВО)

Технічна характеристика
1. Холодопродуктивність компрессорного агрегату -1 кВт.
2. Робочий холодильний агрегат- аміак.
3. Температура випаровування аміаку-+5...-30 С.
4. Потужність електродвигуна - 75 кВт.
Температура конденсації не більше 40 С.

Состав: ВО

Софт: Компас 12 CDW

Файлы:

Каталог / Машиностроение и механика / Чертеж компрессионный агрегат А40-7-2 (ВО)

парокомпрессор dw.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 3 290
