3d модель привода

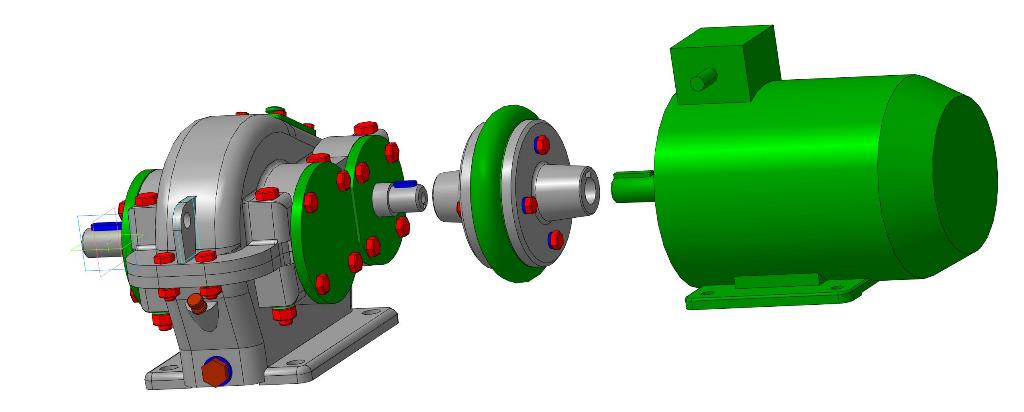

3D модель одноступенчатого редуктора с упругой муфтой и электродвигателем
Техническая характеристика
1.Вращающий момент на тихоходном валу, Н м 198,2
2.Частота вращения тихоходного вала, мин 124.1
3.Мощность на выходном валу, кВт 2,576
4.Передаточное число 4
5.Степень точности изготовления цилиндрической передачи - 9
6.Коэффициент полезного действия 0,97
7.Модуль нормальный 2
8.Число зубьев шестерен z1 21
z2 86
9.Тип передачи - цилиндрическая косозубая

Состав: 3D сборка с подробной проработкой 3d моделей каждой детали Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Редуктор\~$ЩУП.m3~
Редуктор\Болт большой.m3d
Редуктор\Болт крышки.m3d
Редуктор\Болт малый.m3d
Редуктор\Болт смотровой крышки.m3d
Редуктор\Втулка выход.m3d
Редуктор\Выходной вал.m3d
Редуктор\Колесо.m3d
Редуктор\корпус.m3d
Редуктор\Крепёж\~$йба_10.m3~
Редуктор\Крепёж\~$Шайба.m3~
Редуктор\Крепёж\гайка.m3d
Редуктор\Крепёж\гайка_10.m3d
Редуктор\Крепёж\Крепёж рама\Болт.m3d
Редуктор\Крепёж\Крепёж рама\Гайка.m3d
Редуктор\Крепёж\Крепёж рама\Шайба.m3d
Редуктор\Крепёж\Шайба.m3d
Редуктор\Крепёж\Шайба_10.m3d
Редуктор\Крышка глухая вход.m3d
Редуктор\Крышка глухая выход.m3d
Редуктор\Крышка ред.m3d
Редуктор\Крышка сквозная вход.m3d
Редуктор\Крышка сквозная выход.m3d
Редуктор\Муфта\Барабан.m3d
Редуктор\Муфта\Болт.m3d
Редуктор\Муфта\Втулка.m3d
Редуктор\Муфта\Гайка.m3d
Редуктор\Муфта\Манжет.m3d
Редуктор\Муфта\МУФТА.frw
Редуктор\Муфта\Сборка.a3d
Редуктор\Муфта\Тарелка ЭД.m3d
Редуктор\Муфта\Тарелка.m3d
Редуктор\Муфта\Шайба.m3d
Редуктор\Подшипник вход.m3d
Редуктор\Подшипник выход.m3d
Редуктор\РЕДУКТОР.a3d
Редуктор\Сальник вход.m3d
Редуктор\Сальник выход.m3d
Редуктор\СБ_редуктор.cdw
Редуктор\Смотровая крышка.m3d
Редуктор\Спецификация.spw
Редуктор\СПУСК.m3d
Редуктор\СПУСК_резина.m3d
Редуктор\Шестерня.m3d
Редуктор\Шпонка вход.m3d
Редуктор\Шпонка выход.m3d
Редуктор\Шпонка.m3d
Редуктор\Штифт.m3d
Редуктор\ЩУП.m3d
Редуктор\ЭД\AIR100S4.m3d
Редуктор\ЭД\~$ схема.fr~
Редуктор\ЭД\~$эд.m3~
Редуктор\ЭД\Сборка.a3d
Редуктор\ЭД\эд.m3d
Редуктор\Крепёж\Крепёж рама
Редуктор\Крепёж
Редуктор\Муфта
Редуктор\ЭД
Редуктор
