Чертеж упруго-предохранительной муфты
0
323
7165
32
0
40

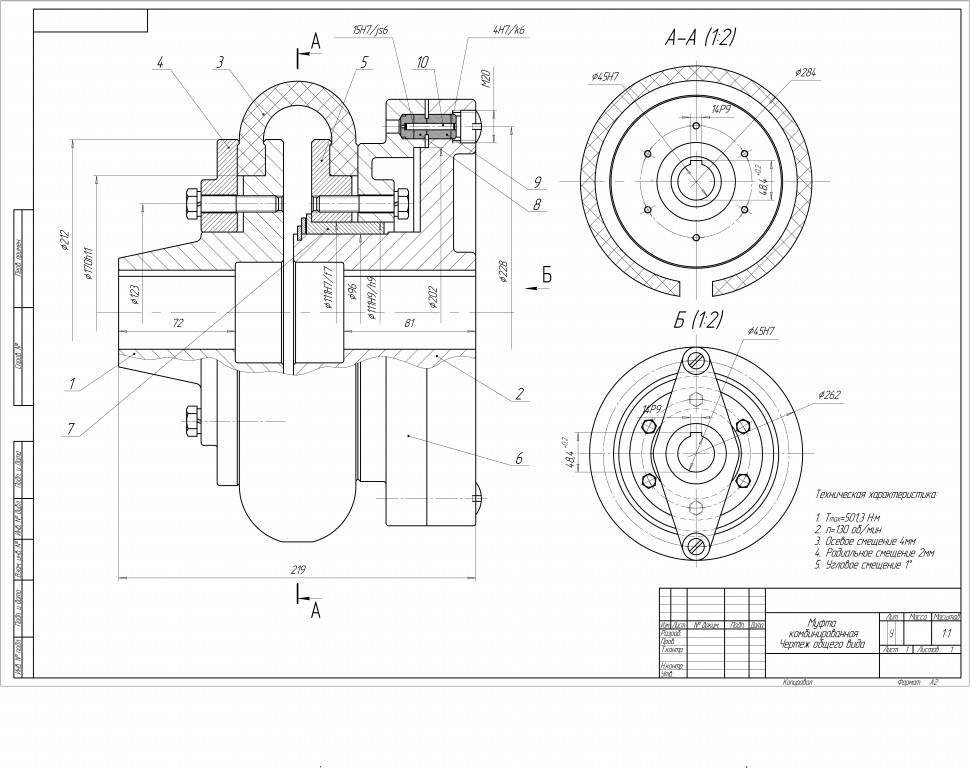

Представлен чертеж конструкции комбинированной упруго-предохранительной муфты. Муфта является сочетанием упругой муфты с торообразной оболочкой и муфты предохранительной с разрушающимся элементом. Основное назначение представленной муфты отражено в ее названии и, конечно, состоит в передаче крутящего момента.
Сообщить о проблеме
Автор
Sergey147369
Дата
11.01.2013
Язык
Русский
Состав
Вид общий, Спецификация
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-
Муфта комбинированная_Чертеж общего вида.cdw
-
Спецификация_Муфта комбинированная ВО.spw
