Чертеж упругой муфты с торообразной оболочкой

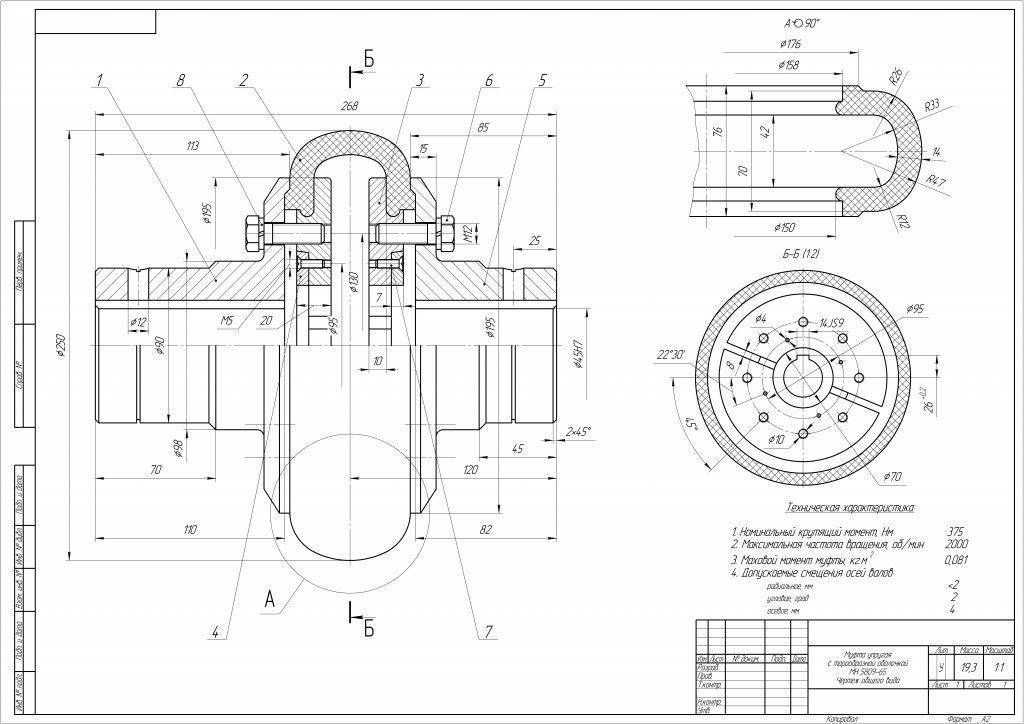

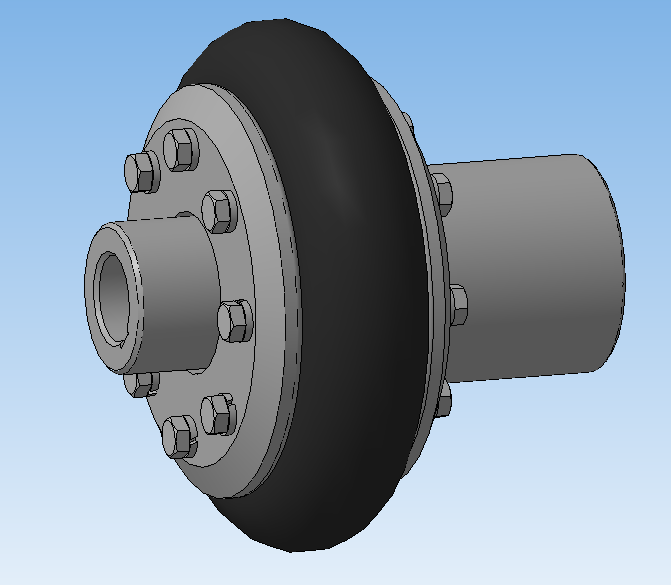

Приведен чертеж общего вида компенсирующей упругой муфты (муфты по нормали) с резиновым торообразным элементом. Необходима для передачи вращающегося момента между валами, являющимися продолжением один другого, а также в других целях.

Состав: Вид общий, Спецификация Язык документа

Софт: Компас 3D v13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Чертеж упругой муфты с торообразной оболочкой

Муфта упругая с торообразной оболочкой МН 5809-65 Чертеж общего вида.cdw
Спецификация к Муфта упругая с торообразной оболочкой Чертеж общего вида.spw
