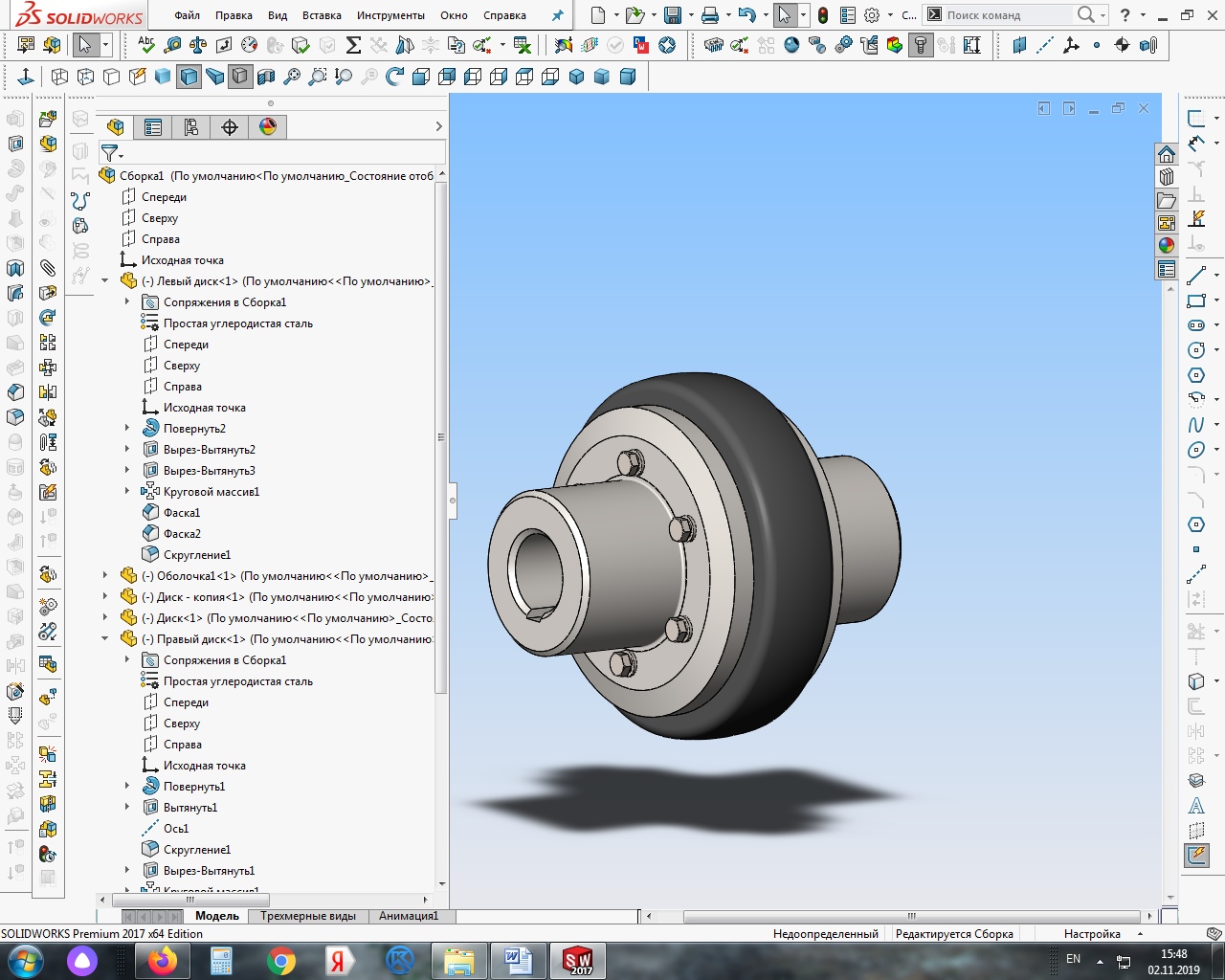

Муфта компенсирующая торообразная

Техническая характеристика:

Номинальный крутящий момент,Н`м 250
Максимальная частота вращения, об/мм 53
Максимальный угол закручивания 15°5`
Допускаемое смещение полумуфт
радиалбное,мм 2,5
угловое 3°
осевое,мм 3

Диаметр входного вала - 36 мм. Диаметр ведущего вала - 36 мм.

Состав: 3D сборка Solid Works Язык документа

Софт: SolidWorks 2014+

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта компенсирующая торообразная

Д36-д36/
Д36-д36/Bolt_M6.SLDPRT
Д36-д36/Диск - копия.SLDPRT
Д36-д36/Диск.SLDPRT
Д36-д36/Левый диск.SLDPRT
Д36-д36/Муфта.SLDDRW
Д36-д36/Муфта.spfpdm
Д36-д36/Оболочка1.SLDPRT
Д36-д36/Правый диск.SLDPRT
Д36-д36/Сборка1.SLDASM
Д36-д36/Сборка1.spfpdm
Д36-д36/Шайба.SLDPRT
