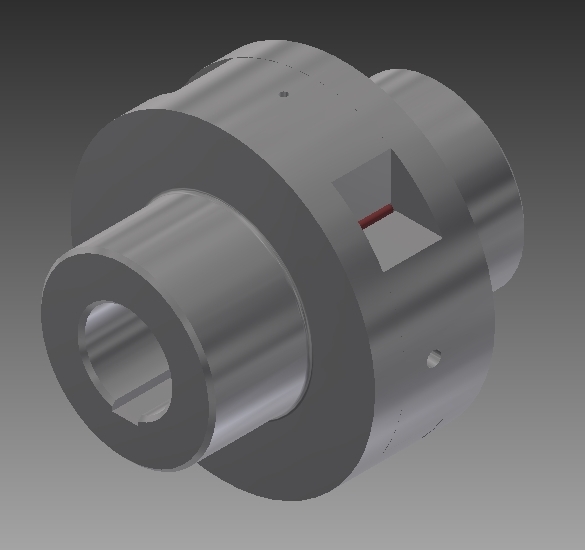

Упругая компенсирующая муфта со звездочкой

Муфта предназначена для соединения валов. Смягчает толчки и удары крутящего момента, вызванные технологическим процессом или выбором зазора при пусках и остановках машины. При этом кинетическая энергия удара аккумулируется муфтой во время деформации упругого элемента, превращаясь в потенциальную энергию деформации. Соединяет валы, имеющие взаимные смещения (в этом случае деформируется упругий элемент муфты, и муфта функционирует как компенсирующая).
Технические характеристики:
Номинальный момент 200 кН*м.
Диаметр фланца 166 мм.
Габаритная длина 256 мм.
Масса 12,2 кг.
Диаметр посадочного отверстия 45 мм.

Состав: 3D Сборка, детали Язык документа

Софт: Autodesk Inventor 2013

Каталог / Машиностроение и механика / Детали машин / Соединения / Упругая компенсирующая муфта со звездочкой

Просмотр файлов
Муфта.iam
Полумуфта.ipt
Винт.ipt
Звездочка.ipt
