Домкрат винтовой 10000Н

Национальный аэрокосмический университет Им Н.Е. Жуковского «ХАИ»
Кафедра авиационных двигателей
Курсовой проект по дисциплине "Детали машин"
На тему: "Домкрат винтовой"
Харьков 2005

Передача винт-гайка предназначена для преобразования вращатель-ного движения в поступательное. При этом обеспечивается очень большой выигрыш в силе. Такие передачи широко используются в авиационной техни-ке: в домкратах, съёмниках, подъёмниках шасси и др.
Преимущества такой передачи – это большая несущая способность при малых габаритах, возможность достижения высокой точности перемещения, простота конструкции и изготовления.
Недостатком является маленький КПД таких передач.
В данной работе спроектирован домкрат винтовой. Рассчитаны винт, гайка, корпус винтовой передачи.

Основные исходные данные
1. Действующая сила (H) F=10000;
2. Размер H max (мм ) =500;
3. Ход винта h=0,4 H max;
4. Тип резьбы ГОСТ 9484.

Технические характеристики
1. Максимальная нагрузка P = 10000 Н.
2. Допускаемое усилие Q = 150 Н.
3. Рабочий ход винта h = 200 мм.
4. КПД механизма  = 32,6 %.
5. Передаточное отношение U = 15

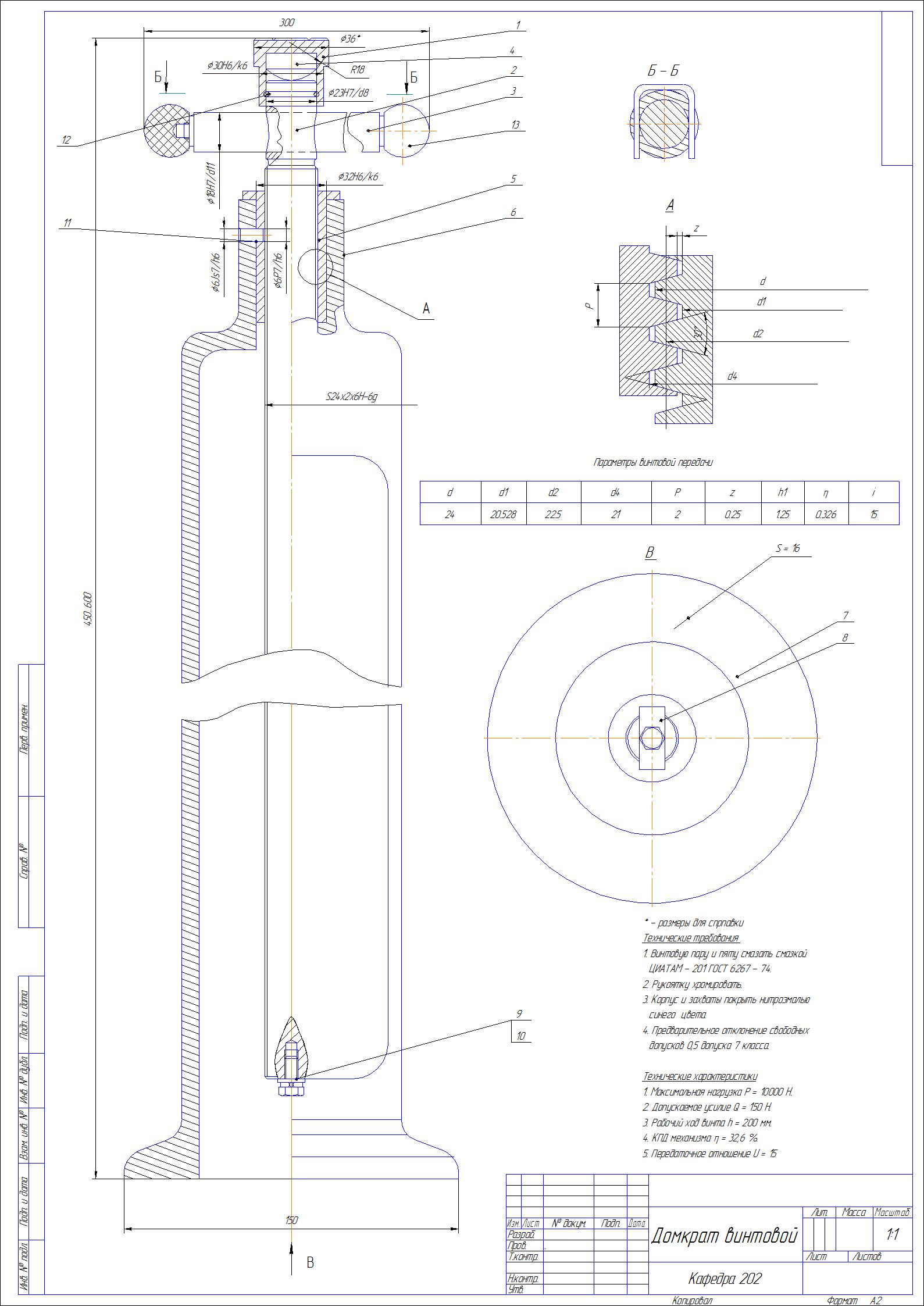

Состав: Домкрат винтовой (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2
