КОМПАС 3D 18

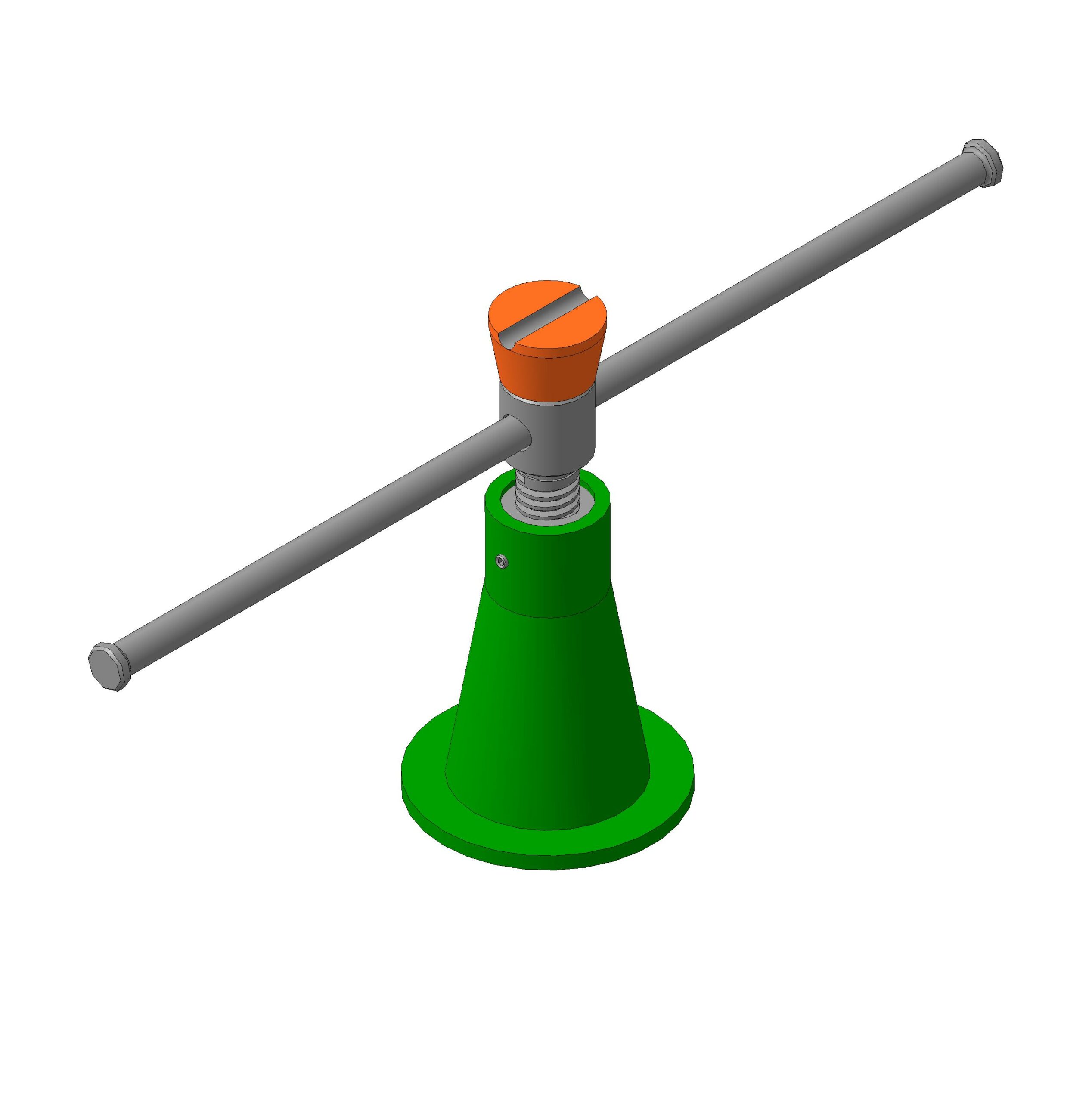

Проектирование винтового механизма (домкрата)

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КУРСОВАЯ РАБОТА ПО ДЕТАЛЯМ МАШИН
РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ №1 "ПРОЕКТИРОВАНИЕ ВИНТОВОГО МЕХАНИЗМА"
Санкт-Петербург 2014

СОДЕРЖАНИЕ
1. Основные сведения о конструкции механизма винтового домкрата принцип его работы.
2. Расчет винта
2.1 Определение размеров винта (проектный расчет)
2.2 Поверочный расчет винта по критерию статической прочности
2.3 Поверочный расчет винта по критерию устойчивости
3. Расчет гайки
3.1 Определение посадочного диаметра гайки (проектный расчет)
3.2 Определение диаметра бурта гайки (проектный расчет)
3.3 Проверочный расчет гайки на срез бурта
3.4 Проверочный расчет гайки на срез витка резьбы
4. Расчет рукояти механизма (проектный расчет)
5. Определение КПД винтового механизма
Исходные данные:
Осевое усилие - 50000 Н
Осевое перемещение 150мм
Режим работы постоянный
Тип резьбы - трапецеидальная
Материал винта термообработка - Сталь 40Х, улучш
Вариант исполнения опорной пяты - на упорном подшипнике

Состав: Пояснительная записка, чертеж домкрата в компас 3Д Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Проектирование винтового механизма (домкрата)

Просмотр файлов
расчеты.docx
винт.m3d
гайка.m3d
Деталь.m3d
Домкрат.a3d
рукоятка.m3d
чашка.m3d
