Проектирование винтового настенного домкрата

Северный (Арктический) федеральный университет имени М.В. Ломоносова»
филиал в г. Северодвинске Архангельской области
Кафедра проектирования подъемно-транспортного и технологического оборудования
Курсовой проект по дисциплине Основы проектирования
На тему Проектирование винтового механизма
Северодвинск 2016

Исходные данные:
Осевая нагрузка Q, 18 кН;
Ход винта L, 220 мм;
Осевое перемещение винта H, 250 мм;
Материал винта и гайки;
Условия работы: интенсивная работа, работа на открытом воздухе;
Выпуск: единичный.

В работе рассматривается методика расчета винтовых механизмов на примере винтового домкрата настенного.

Содержание
1. ВВЕДЕНИЕ
2. Описание конструкции и принципа действия проектируемого механизма
3. Выбор типа резьбы и материалов для всех элементов механизма
3.1 Выбор типа резьбы.
3.2 Выбор материалов для всех элементов механизма.
4. Проектирование винта
4.1 Определение размеров резьбы по условию износостойкости
4.2 Проверка резьбы на самоторможение
4.3 Проверка по числу витков гайки
5. Проектирование гайки
5.1 Определение размеров гайки
5.2 Проверка гайки на прочность
6. Проектирование пяты
7. Проверка винта на устойчивость
8. Проверка винта на прочность
9. Проектирование привода механизма
10. Расчет параметров передачи
11. Расчет конструктивных размеров корпуса
12. ЗАКЛЮЧЕНИЕ.
13. Список литературы.

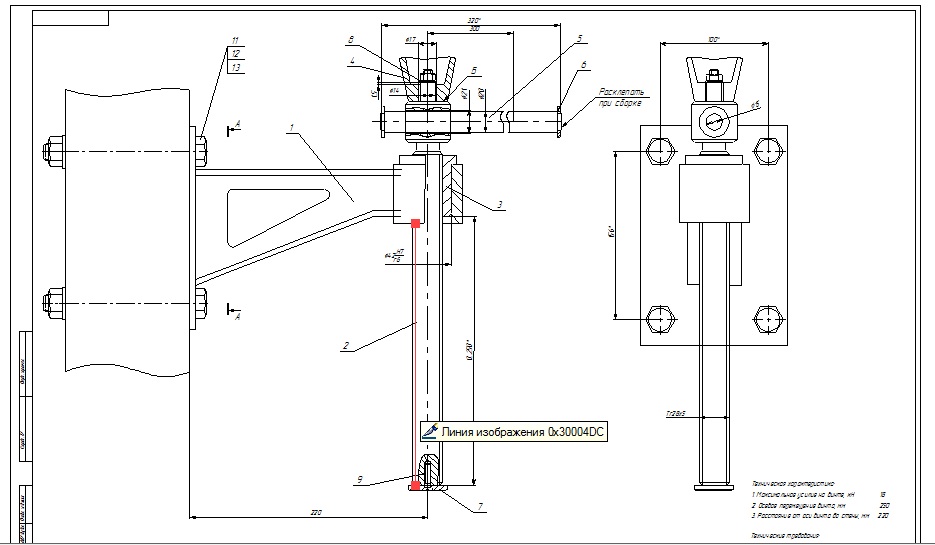

Состав: Домкрат винтовой настенный (СБ), Винт(ВО), Гайка (ВО), Спецификация Язык документа

Софт: T-Flex CAD 15

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Проектирование винтового настенного домкрата

Просмотр файлов
Винт.grs
Гайка.grs
Домкрат СБ.grs
Курсовая работа.docx
Спецификация лист 1.doc
Спецификация лист 2.doc
