Конический редуктор u=4,0. Привод ковшевого элеватора.

Агротехнивческий университет им.Сейфуллина
Кафедра Технической механики
Курсовой проект по дисциплине Детали машин 2018
Техническое задание 14
Привод ковшевого элеватора (вариант 4)

Тяговая сила цепи F, кН 1,5
Скорость ленты v, м/с 1,1
Диаметр барабана D, мм 275
Угол наклона цепной передачи θ 60º
Допускаемое отклонение
скорости грузовой цепи δ, % 6
Срок службы привода Lг, лет 5
Проектируемый машинный агрегат служит приводом ковшового элеватора и может использоваться на предприятиях различного направления.

1.1 Кинематическая схема
1.2 Срок службы приводного устройства
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов зубчатых передач и определение допускаемых напряжений
4 Расчет закрытой конической передачи
5 Расчет открытой цилиндрической передачи
6 Нагрузки валов редуктора
7 Разработка чертежа общего вида редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
10.1 Конструирование зубчатых колес
10.2 Конструирование валов
10.3 Выбор соединений
10.4 Конструирование подшипниковых узлов
10.5 Конструирование корпуса редуктора
10.6 Конструирование элементов открытых передач
10.7 Выбор муфты
10.8 Смазывание.
11 Проверочные расчеты
11.1 Проверочный расчет шпонок
11.2 Проверочный расчет стяжных винтов подшипниковых узлов
11.3 Уточненный расчет валов
12 Технический уровень редуктор

Техническая характеристика редуктора
1. Передаточное число редуктора u = 4,0.
2. Крутящий момент на тихоходном валу Т=71,8 Н м.
3. Скорость вращения быстроходного вала 950 об/мин.

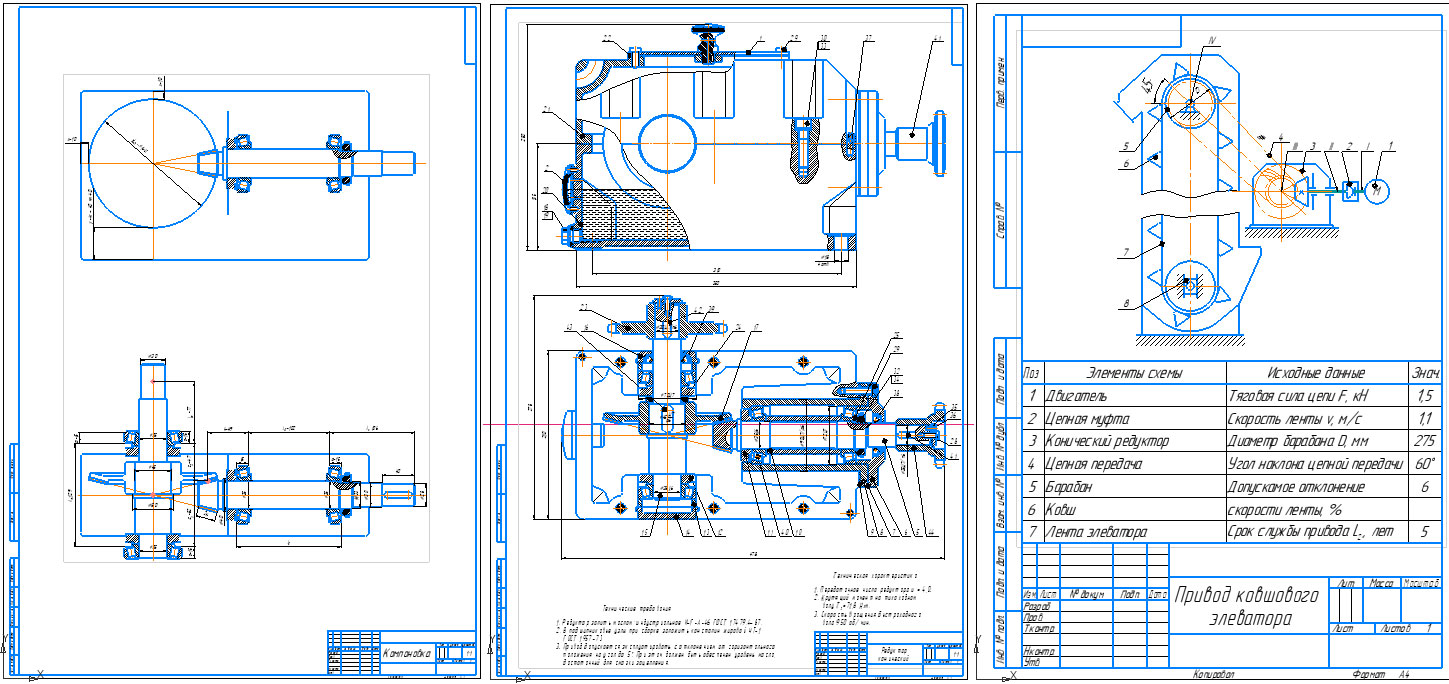

Состав: пояснительная записка, компоновка, редуктор, деталировка колесо, деталировка вал, кинематическая схема, эпюра 1,2, спецификация, схема нагружения, Язык документа

Софт: КОМПАС-3D V12

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Конический редуктор u=4,0. Привод ковшевого элеватора.

эпюра 2.frw
эпюра 1.frw
Схема нагружения.frw
Схема кинематическая 14-4.cdw
Спецификация редуктор 5.spw
Редуктор 5.cdw
Расчет 14-4.doc
Компановка.cdw
Колесо 5.cdw
Вал 5.cdw
