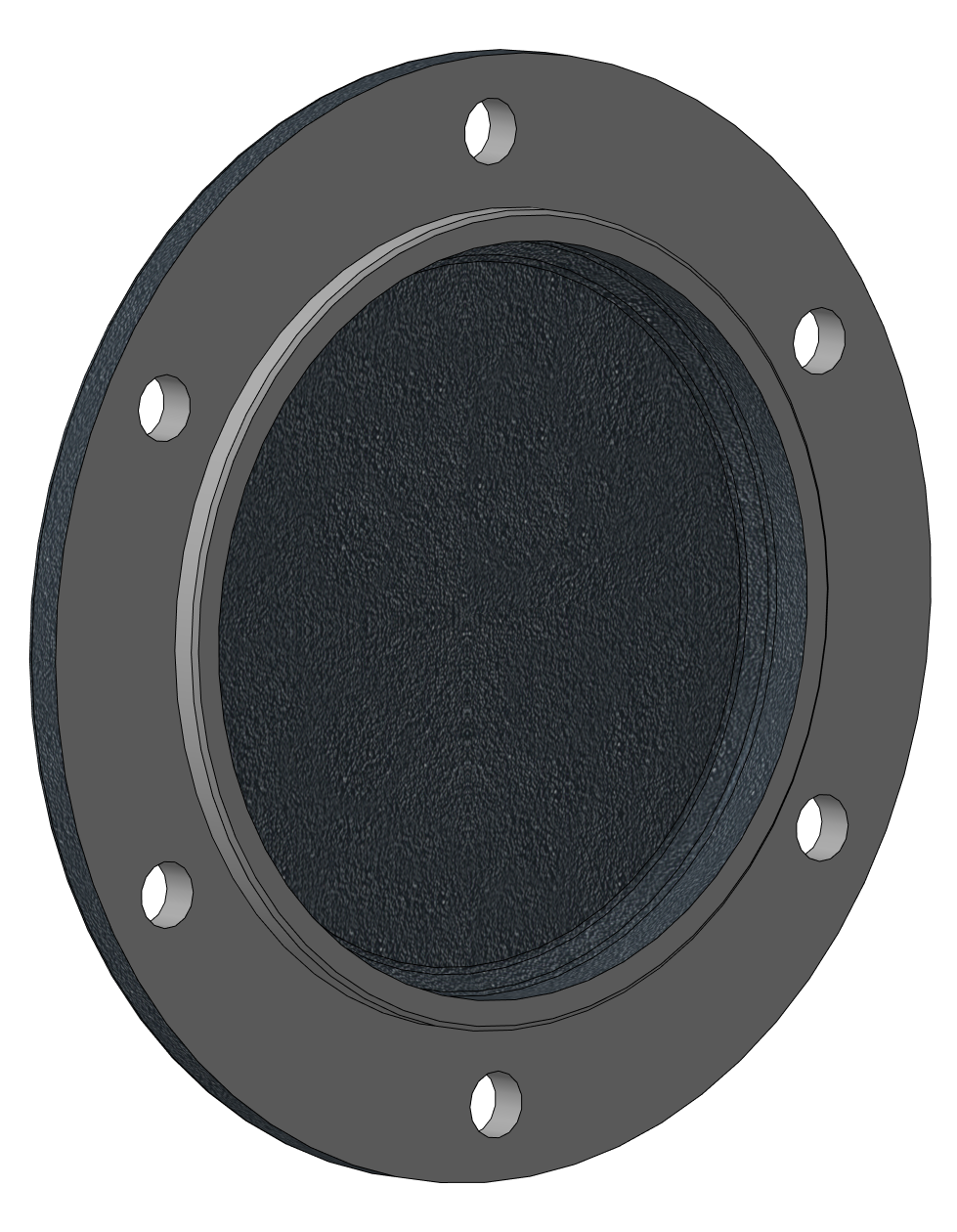

Модель крышки полностью параметрическая. Для работы с моделью нужно подключить в окне переменных нужную вам таблицу переменных (файлы xls.) с низкими (ГН) или высокими (ГВ) крышками и выбрать подходящий типоразмер. Таблицы для удобства в работе можно объединить в одну.
Не забываем перестраиваться.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Крышки торцовые глухие низкие и высокие по ГОСТу 13219.1_4-81 диаметром от 47до 400 мм.
Крышки торцовые глухие низкие и высокие по ГОСТу 13219.1_4-81 диаметром от 47до 400 мм.
0
1
87
0
0
30
Автор
Александр
Дата
25.06.2022
Язык
Русский
Состав
Параметрическая 3D Модель
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Крышка_ГОСТ_13219.1_4.m3d
-
Размеры_крышек_ГВ_ГОСТ.xls
-
Размеры_крышек_ГН_ГОСТ.xls
