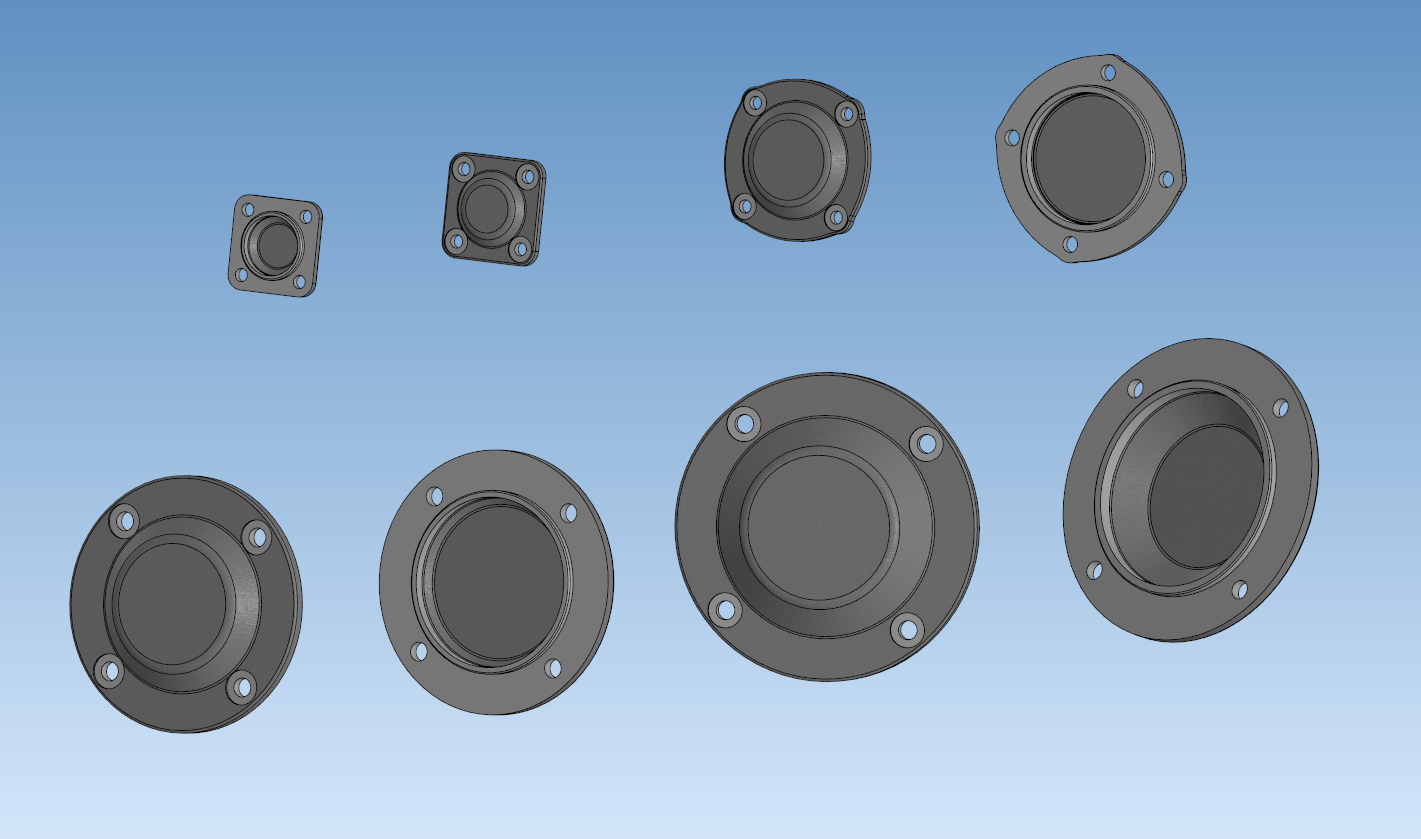

Крышки торцовые глухие по ГОСТу 13219.-81 для корпусов подшипника качения диаметром 47-150 мм. Деталь полностью параметрическая, исполнена одной моделью, все размеры даны согласно ГОСТам (ГОСТы прилагаются в файлах pdf). В переменных меняется только диаметр (переменная "Db") 47-150 мм согласно ГОСТам и исполнение (переменная "N") 1 или 2 соответственно, низкая (ГН) или высокая (ВГ) крышка, остальные размеры выполнены логическими операциями. Для спецификации (в сборках) добавлено в свойствах модели ещё и переменная на GOST.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Крышки торцовые глухие по ГОСТу 13219-81 для корпусов подшипника качения диаметром 47-150 мм.
Крышки торцовые глухие по ГОСТу 13219-81 для корпусов подшипника качения диаметром 47-150 мм.
0
1
275
6
0
20
Автор
Александр
Дата
19.06.2022
Язык
Русский
Состав
Параметрческая 3D Модель
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Крышка подшипника качения.m3d
-
КРЫШКИ ТОРЦОВЫЕ.4 ГВ 110-400.pdf
-
КРЫШКИ ТОРЦОВЫЕ.3 ГВ 47-100.pdf
-
КРЫШКИ ТОРЦОВЫЕ.1 ГН 47-100.pdf
-
КРЫШКИ ТОРЦОВЫЕ.2 ГН 110-400.pdf
