Расчет и проектирование привода к пластинчатому транспортеру по приведенной кинематической схеме uобщ=144

ДГТУ, кафедра "ОКМ", дисциплина "Детали машин и основы конструирования". Расчет и проектирование привода к пластинчатому транспортеру по приведенной кинематической схеме, 2025 г.

Исходные данные:
Тяговое усилие в 2-х цепях F = 12,5 кН, скорость движения цепи V = 0,17 м/с, диаметр звездочек конвейера D = 0,65 м, расстояние между цепями С=1,2D.

Разработать:

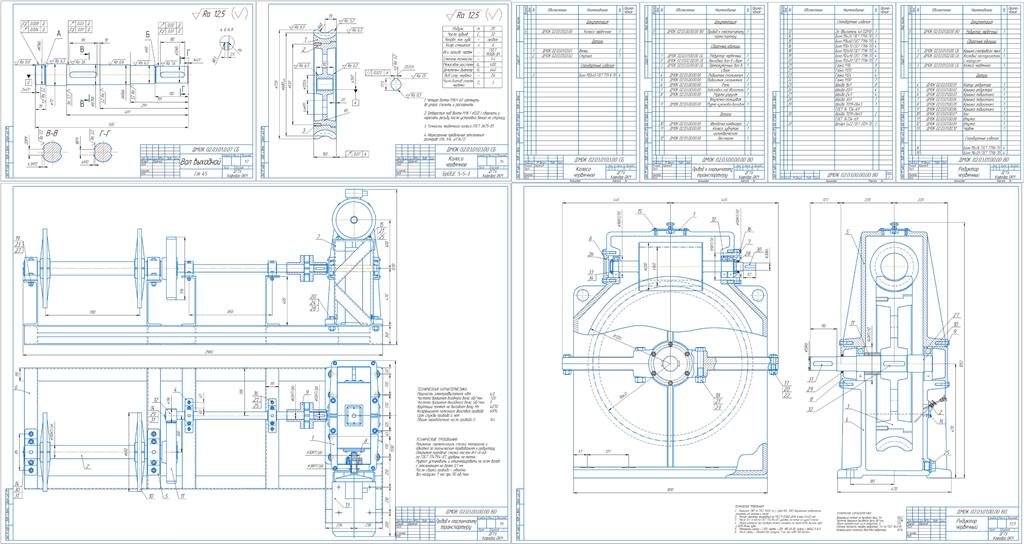

1-й лист – Редуктор червячный (общий вид);
2-й лист – Корпус или крышка редуктора (деталировка);
3-й лист – Детали редуктора: червяк, червячное колесо, валы, крышки подшипников и др.;
4-й лист – Общий вид привода транспортера.

Оглавление
ВВЕДЕНИЕ 4
ЗАДАНИЕ ПРОЕКТА 5
1. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 6
1.1. Выбор электродвигателя 6
1.2. Уточнение передаточного числа привода 6
2. РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ РЕДУКТОРА 7
3. ПРОЕКТИРОВАНИЕ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ РЕДУКТОРА 9
3.1. Основные геометрические размеры червячной передачи 9
3.2. Силы, действующие в зацеплении 10
3.3. Расчет червячного редуктора на нагрев масла 10
4. РАСЧЕТ КОМПОНОВКИ РЕДУКТОРА 11
4.1. Общие положения 11
4.2. Исходные данные 11
4.3. Расчет размеров для составления компоновки редуктора 11
5. РАСЧЕТ ОТКРЫТОЙ ПЕРЕДАЧИ 14
5.1. Расчет открытой передачи 14
5.2. Основные геометрические размеры зубчатой пары 15
5.3. Силы, действующие в зацеплении 15
6. РАСЧЕТ ВАЛОВ ПРИВОДА 15
6.1. Расчет первого вала редуктора 15
6.2. Расчет второго вала редуктора 19
7. КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ 22
7.1. Общие сведения 22
7.2. Конструирование подшипников первого вала 22
7.3. Конструирование подшипников второго вала 23
8. ПРОЕКТИРОВАНИЕ ШПОНОЧНЫХ И ШЛИЦЕВЫХ СОЕДИНЕНИЙ 24
8.1. Общие сведения 24
8.2. Выбор шпонки для первого вала редуктора 24
8.3. Выбор шпонки для второго вала редуктора под колесо 24
8.4. Выбор шпонки для второго вала редуктора под муфту 25
9. ВЫБОР МУФТ 25
9.1. Общие положения 25
9.2. Выбор и проверка элементов муфты 26
ЗАКЛЮЧЕНИЕ 27
СПИСОК ЛИТЕРАТУРЫ 28
