Проектирование и расчёт привода ленточного транспортёра

МГТУ им. Н.Э.Баумана, кафедра Детали Машин, Курсовой проект за третий курс.

Тема "Проектирование и расчёт привода ленточного транспортёра"

2018 год.

В рамках данного проекта, необходимо разработать привод ленточного транспортёра, состоящего из асинхронного электродвигателя, двухступенчатого цилиндрического соосного редуктора с осями валов, расположенными в вертикальной плоскости, упругих компенсирующих муфт, а так же из приводного вала со сварным барабаном.
В редукторе используются цилиндрическая передача с косозубыми колесами внешнего зацепления.
В данном случае, имеется конструкция, работающая от трёхфазного асинхронного электродвигателя мощностью 7.5 кВт и частотой вращения 1440 об/мин.

В работе спроектирован привод ленточного транспортёра с двухступенчатым цилиндрическим вертикальным соосным однопоточным редуктором с косозубыми передачами внешнего зацепления.
Графическая часть содержит:
1. Общий вид привода
2. Редуктор
3. Чертежи деталей
4. Компенсирующую муфту
5. Приводной вал
В пояснительной записке приведены расчёты прочности валов, подшипников, соединений.

Технические требования:
1. Типовой режим нагружения - I
2. Расчётный ресурс 7000 часов
3. Изготовление серийное 1000 штук в год

Исходные данные:
1. Окружная сила Ft = 3.6 кН
2. Скорость ленты V = 1.6 м/c
3. Диаметр барабана D = 315 мм
4. Ширина барабана В = 600 мм

Характеристика механизма:
Передаточное отношение: 15.163
Вращающий момент на быстроходном валу: 48.2 Нм
на тихоходном валу: 709.2 Нм
Частота вращения быстроходного вала: 1440 об/мин
тихоходного вала: 97.0 об/мин

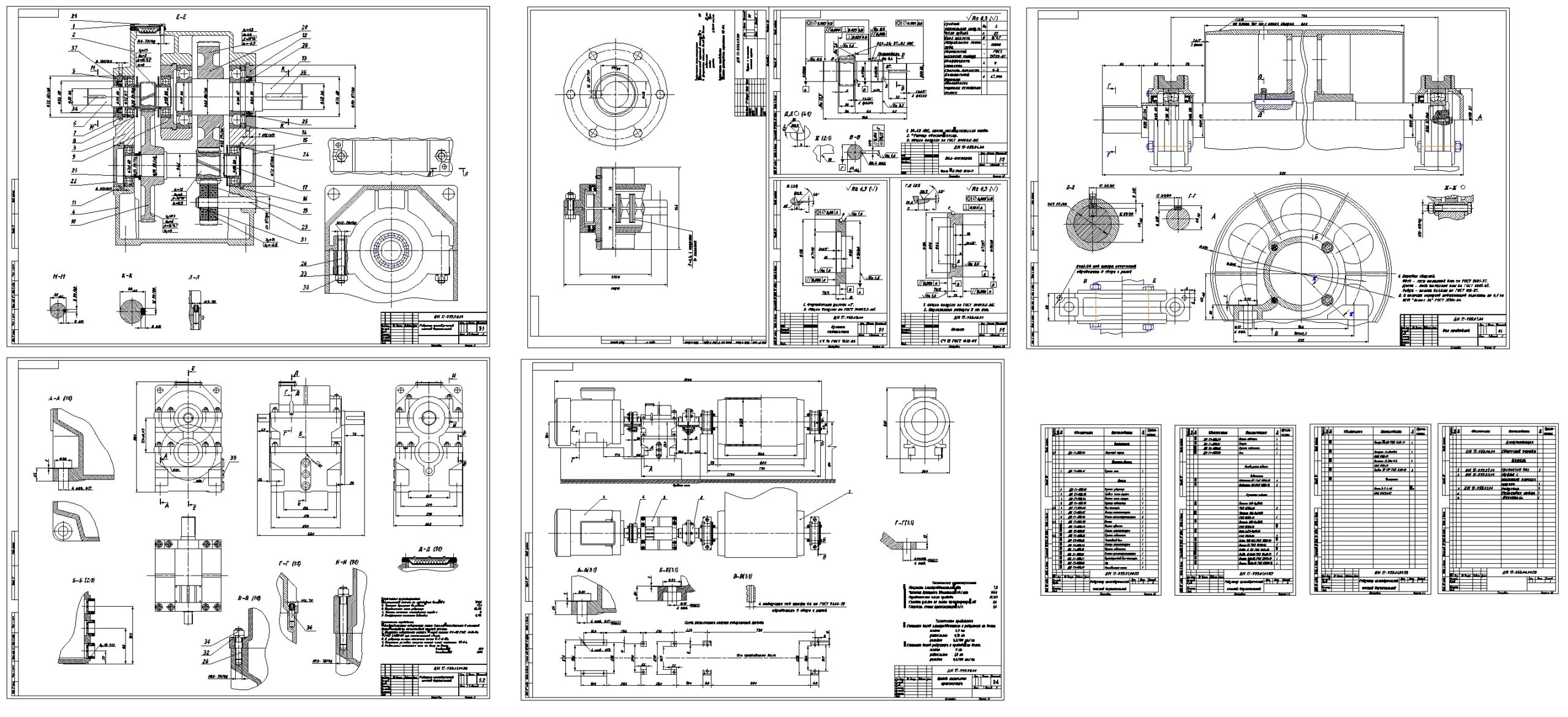

Состав: Общий вид редуктора, Разрез редуктора, Чертёж муфты, Чертёж Тихоходного вала, Чертёж крышки подшипника, Чертёж приводного вала, Общий вид привода, Спецификации на привод и редуктор, ПЗ Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование и расчёт привода ленточного транспортёра

ДеталиМаш\ДеталиМашин.dwg
ДеталиМаш\Пояснительная Записка.docx
