Курсовой проект: Проектирование привода ленточного конвеера

Омский Государственный Технический Университет
Кафедра Машиноведение
Курсовой проект по дисциплине: "Детали машин"
На теме: "Проектирование привода ленточного конвейера"
Омск 2014

Исходные данные:
1. Окружное усилие на барабане, Ft, 1 кН
2. Скорость ленты конвейера, V, 1 м/с
3. Диаметр барабана Dб , 315 мм
4. Ширина барабана В, 300 мм
5. Высота установки ведущего вала, Н, 400 мм
6. а, 3,4рад
В данной работе выполнена разработка конструкции одноступенчатого цилиндрического редуктора ленточного конвейера и расчет основных элементов его конструкции, цилиндрической передачи, валов, подшипников, шпоночных соединений и т.д.
Содержание:
1. Предварительный расчет привода
2. Разработка редуктора
3. Эскизная компоновка редуктора.
4. Расчет валов на сложное сопротивление.
5. Расчет шпонок.
6. Подбор типа и количества масла.
7. Расчет клиноременной передачи
8. Конструирование и расчет исполнительного механизма
9. Конструирование подшипникового узла
10. Подбор муфт
11. Конструирование барабана.
12. Расчет вала.
13. Расчет подшипников.
14. Расчет шпоночных соединений
15. Расчет болтов
16. Конструирование рамы
Список используемой литературы

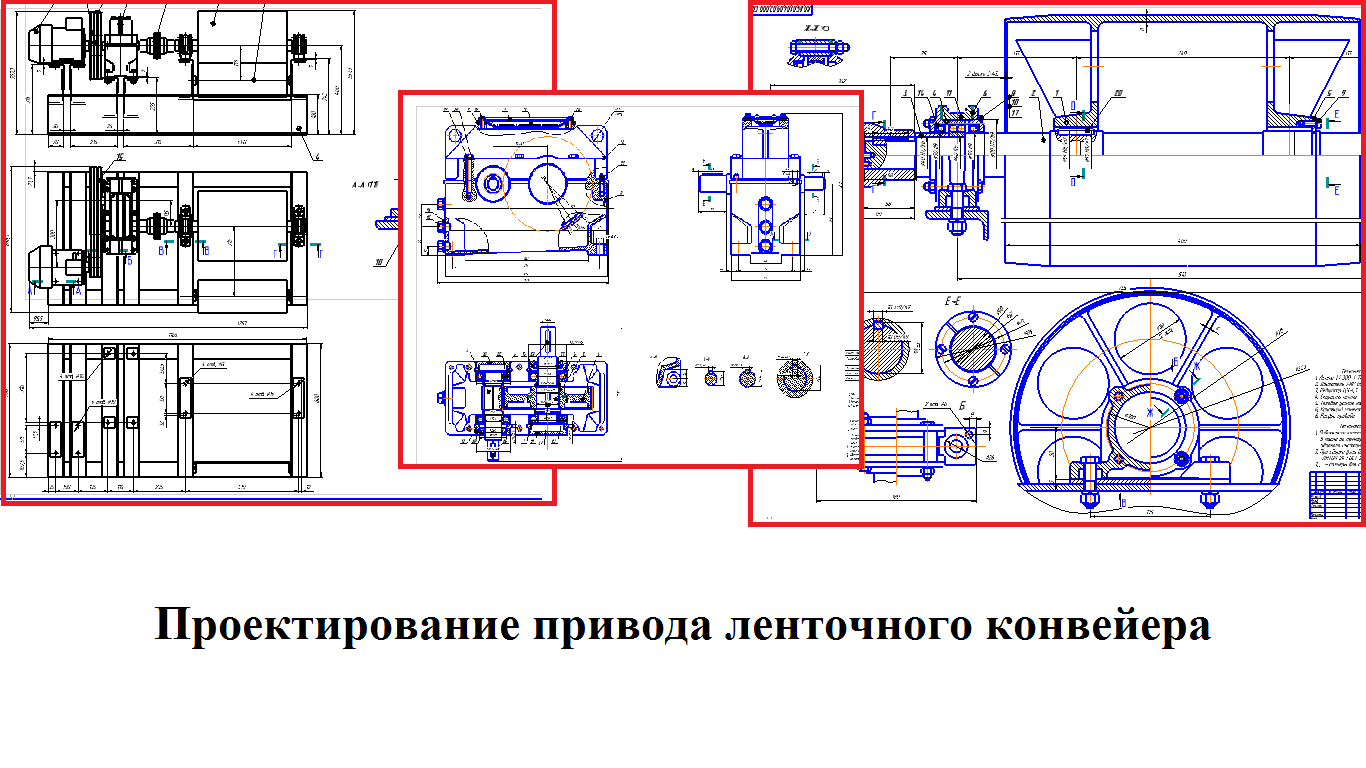

Состав: Пояснительная записка, Чертежи: 1) Редуктор цилиндрический одноступенчатый, 2) Приводной вал ленточного конвейера сборочный чертеж, 3) Привод ленточного конвейера Сборочный чертеж. Спецификации к каждому чертежу. Язык документа

Софт: КОМПАС-3D v14

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Курсовой проект: Проектирование привода ленточного конвеера

Просмотр файлов
d5_01_04_09\д5.01.04.09.kdw
d5_01_04_09\д5.01.04.09.pdf
d5_01_04_09\Лист 1.cdw
d5_01_04_09\Лист 2.cdw
d5_01_04_09\Лист 3.cdw
d5_01_04_09\материалы\Фрагмент1.frw
d5_01_04_09\материалы\Фрагмент2.frw
d5_01_04_09\Спецификация 1.spw
d5_01_04_09\Спецификация 2.spw
d5_01_04_09\Спецификация 3.spw
d5_01_04_09\материалы
d5_01_04_09
