Опора привода мешалки для емкостей работающих под давлением

Опора вала перемешивающего устройства для емкостей работающих с избыточным давлением ( до 0,05 МПа )
Используется в пищевой промышленности

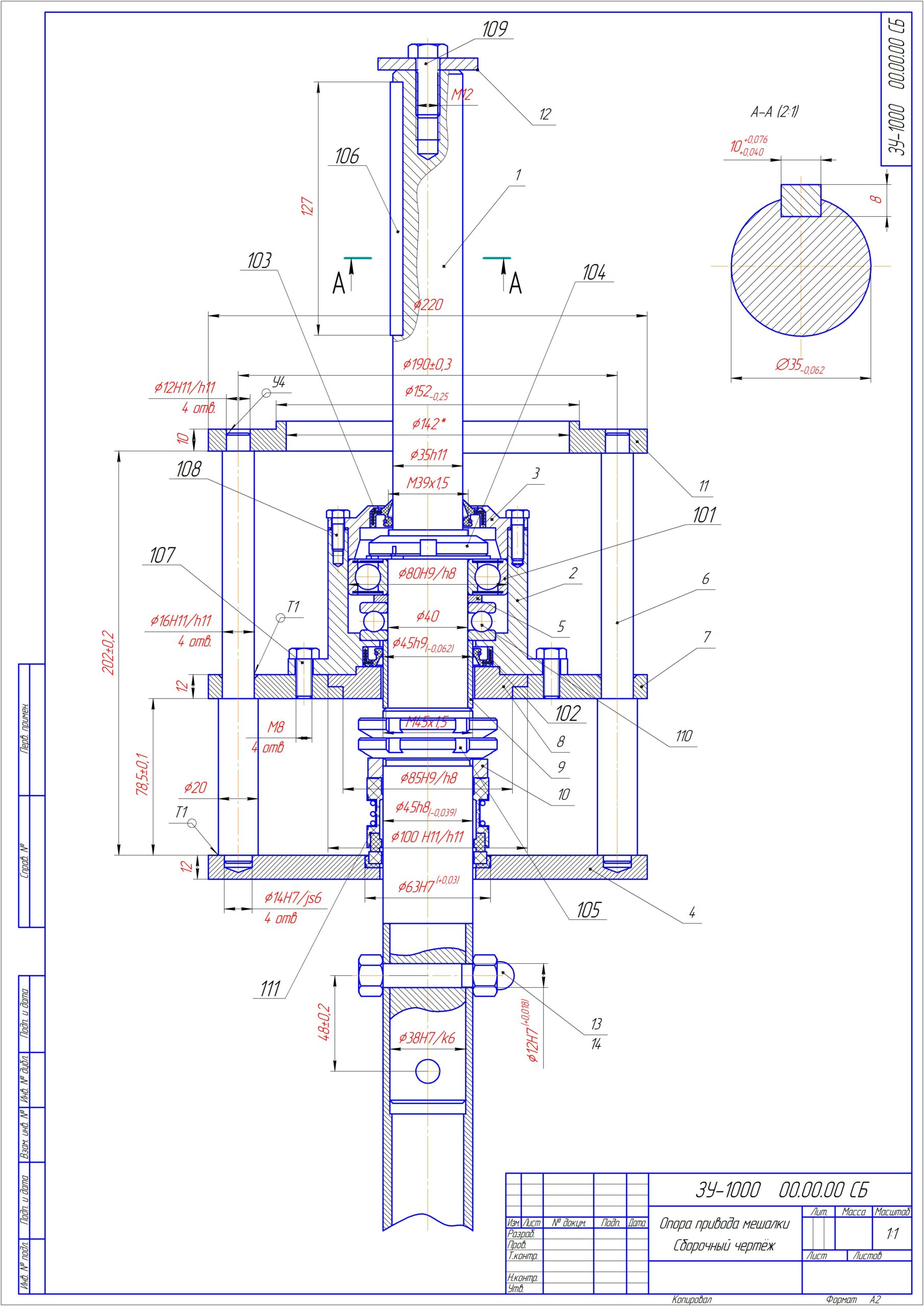

Состав: Сборочный чертеж, Спецификация, деталировка (13 деталей)

Софт: КОМПАС-3D 13

Файлы:

ЗУ-1000 00.00 СБ Узел подшипниковый.cdw

ЗУ-1000 00.02 Стакан.cdw

ЗУ-1000 00.14 Гайка колпачковая.cdw

ЗУ-1000 00.09 Втулка.cdw

ЗУ-1000 00.00 СП.cdw

ЗУ-1000 00.07 Фланец промежуточный.cdw

ЗУ-1000 00.12 Шайба.cdw

ЗУ-1000 00.13 Болт установочный.cdw

ЗУ-1000 00.11 Фланец редуктора.cdw

ЗУ-1000 00.08 Проставка.cdw

ЗУ-1000 00.03 крышка.cdw

ЗУ-1000 00.04 Фланец опорный.cdw

ЗУ-1000 00.01 Вал мотор-редуктора.cdw

ЗУ-1000 00.10 Кольцо направляющее.cdw

ЗУ-1000 00.05 Втулка опорная.cdw

ЗУ-1000 00.06 Стойка.cdw
