Привод мешалки

Могилевский государственный университет продовольствия
Кафедра Прикладной механики
Курсовая работа по дисциплине «Прикладная механика»
На тему: "Привод мешалки"
Могилев 2015

Привод мешалки включает электродвигатель, муфту, коническо – цилиндрический редуктор, цепную передачу, пару подшипников.

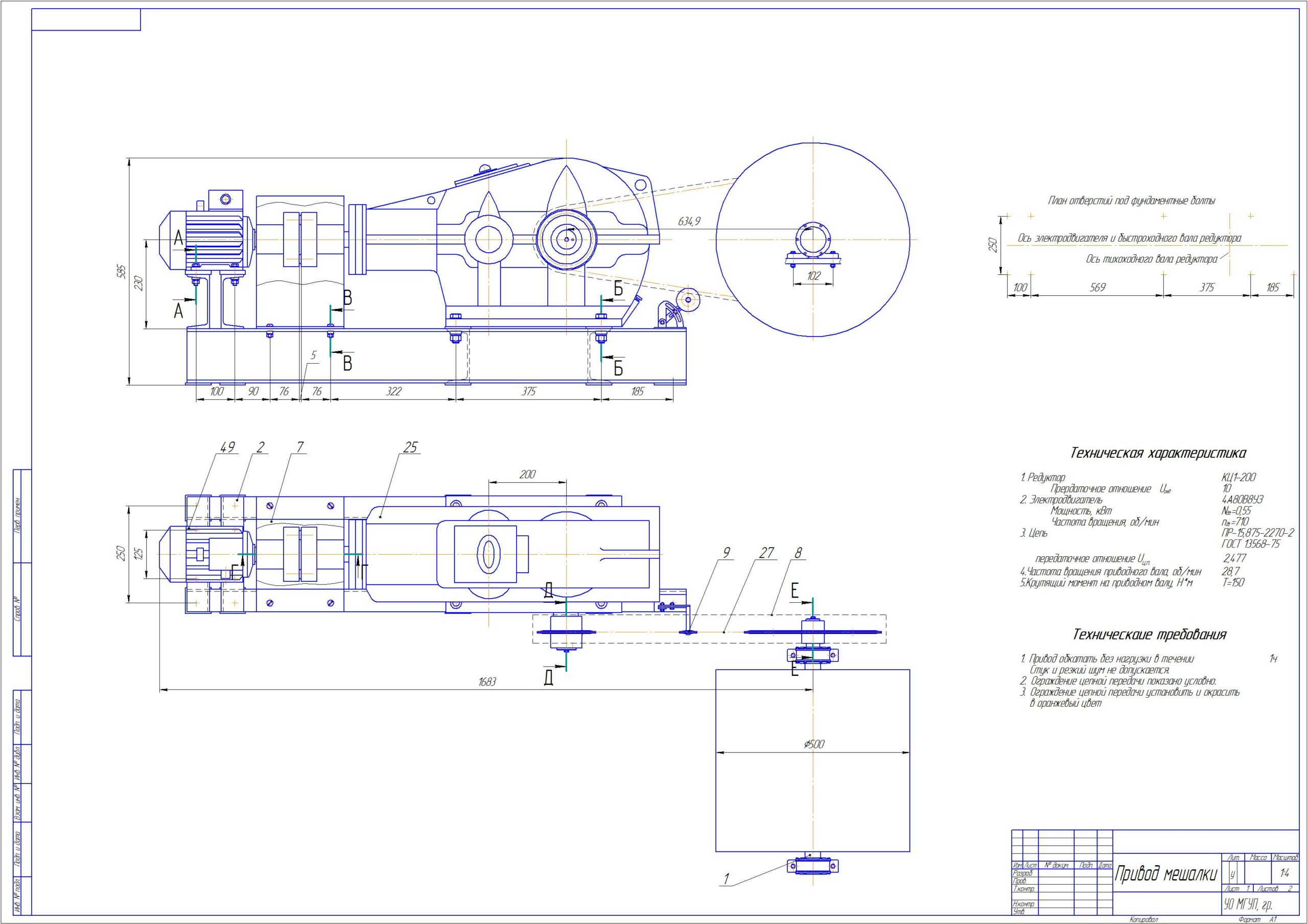

Графическая часть содержит сборочный чертеж привода( на листе формата А1),разрезы основных элементов привода (на листе формата А1) и спецификация (3 листа А4). Пояснительная записка содержит 17 листов (А4).

Техническая характеристика привода:
1. Редуктор КЦ1-200
Прердаточное отношение U 10
2. Электродвигатель 4А80В8УЗ
Мощность, кВт N =0,55
Частота вращения, об/мин n =710
3. Цепь ПР-15,875-2270-2
ГОСТ 13568-75
передаточное отношение U 2,477
4.Частота вращения приводного вала, об/мин 28,7
5.Крутящий момент на приводном валу, Н*м T=150

Состав: ПЗ, Спецификация, Привод (ВО), Деталировка Язык документа

Софт: КОМПАС-3D 13 SP2
