Керченский Государственный морской технологический университет "КГМТУ"
Курсовой проект по дисциплине Техническая механика
На тему "Техническое задание 13 вариант 7 Привод к мешалке."
Керчь 2014

Исходные данные:
Момент сопротивления вращению Т, кН∙м 0,32
Частота вращения мешалки n, об/мин 65
Допускаемое отклонение
скорости барабана δ, % 7
Срок службы привода Lг, лет 6

Техническая характеристика
1. Передаточное число редуктора u = 5.
2. Крутящий момент на тихоходном валу Т= 329.4 Н м.
3. Скорость вращения быстроходного вала 325 об/мин.

Кинематическая схема машинного агрегата
1.1 Условия эксплуатации машинного агрегата.
Проектируемый машинный агрегат служит приводом к мешалке и может применятся в производственных линиях, для эксплуатации которых необходимо приготовление технологических растворов. Привод состоит из электродвигателя, вал которого через клиноременную ременную передачу соединен с ведущим валом цилиндрического косозубого редуктора с вертикальным расположением валов. Ведомый вал редуктора через упругую муфту с торообразной оболочкой соединен с валом мешалки. Проектируемый привод работает в 2 смены в реверсивном режиме. Характер нагрузки - с малыми колебаниями.
1.2 Срок службы приводного устройства
Срок службы привода определяется по формуле
Lh = 365LГКГtcLcKc
где LГ = 6 года – срок службы привода;
КГ – коэффициент годового использования;



Дата
13.03.2017
Язык
Русский
Состав

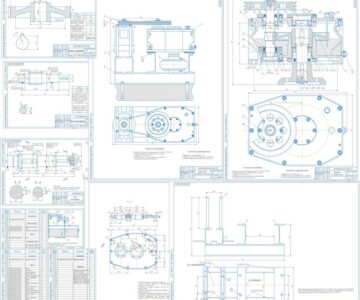

Компоновка, Вал, Колесо, Редуктор, Спецификация, ПЗ
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Вал.cdw
  • Кинематическая схема 13-7.cdw
  • Расчет 13-7.doc
  • Спецификация 13-7.spw
  • Колесо.cdw

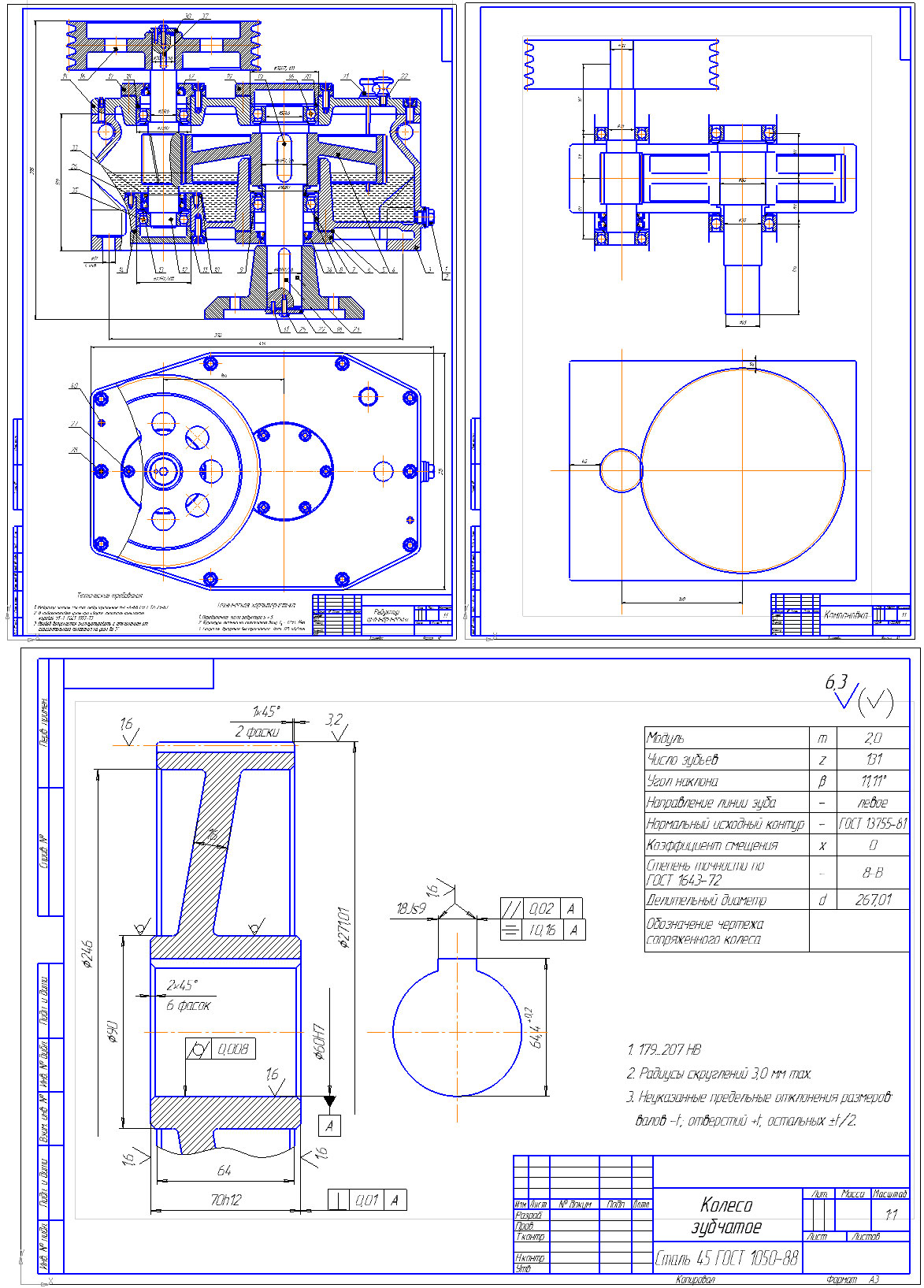

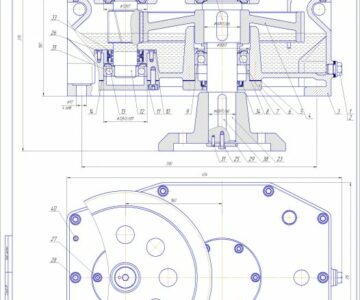

  • Редуктор.cdw
  • Компоновка.cdw
