Паровой сигнал

100

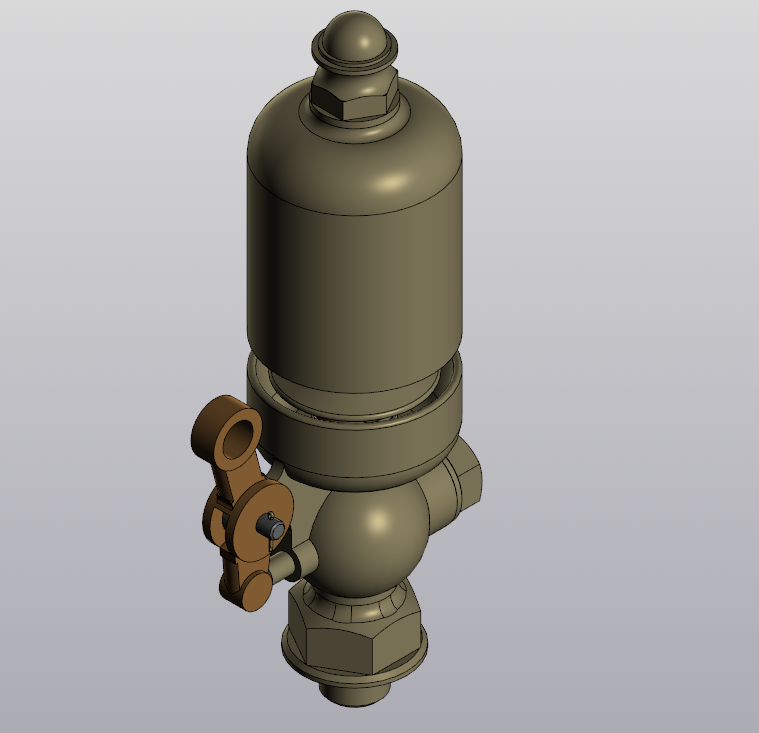

Паровой сигнал (Паросигнал) - предназначен для подачи звукового сигнала паром.

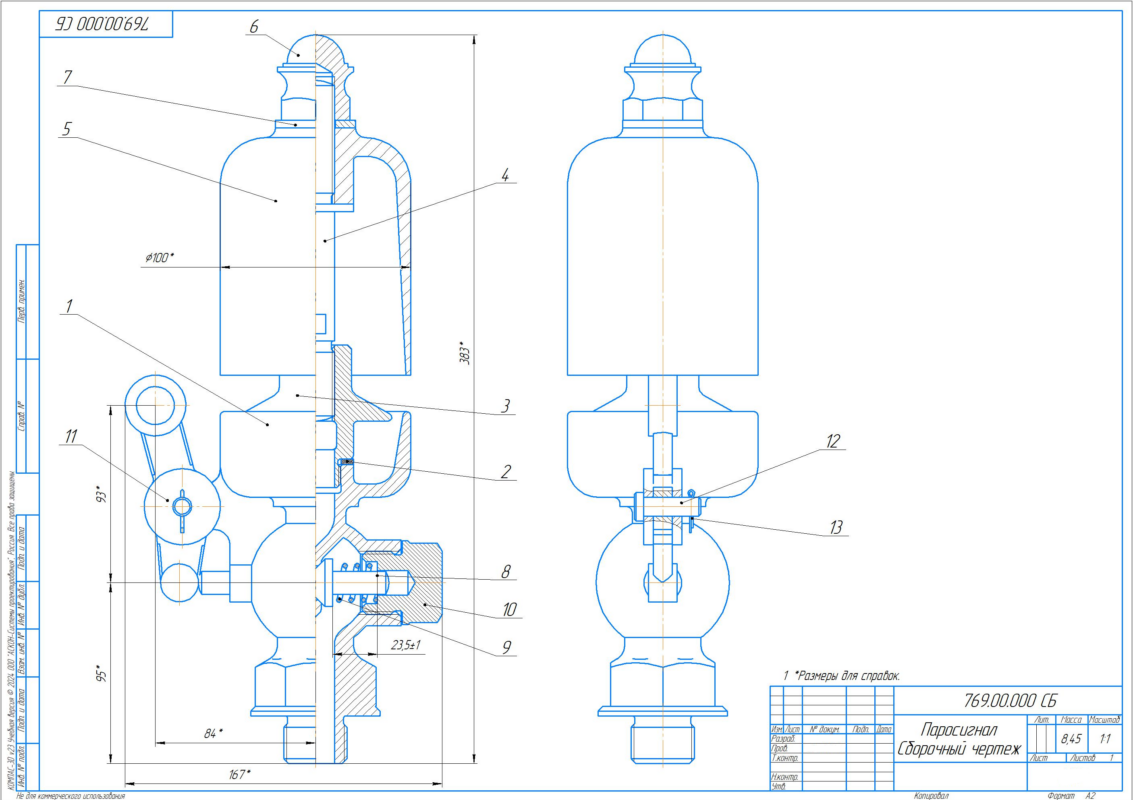

Паросигнал состоит из корпуса, в который ввёрнута крышка с прокладкой из паронита толщиной 3 мм; стержня ввёрнутого в крышку; колпака, навёрнутого на другой конец стержня и закреплённого гайкой с шайбой из латуни Л63 толщиной 4 мм; клапана, прижатого к перемычке корпуса пружиной и пробкой; рычага, закрепленного в приливе корпуса шарнирно на оси.

3D Модели паровой сигнал паросигнал

Автор

xks_21

Дата

28.12.2025

Язык

Русский

Состав

3D-cборка, Деталировка, Чертежи

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 769.00.000 СБ Паросигнал.a3d
- 769.00.000 СБ Паросигнал.cdw
- 769.00.000 СБ Паросигнал.pdf
- 769.00.000 СБ Паросигнал.stp
- 769.00.000 СП Паросигнал.pdf
- 769.00.000 СП Паросигнал.spw
- 769.00.001 Корпус.cdw
- 769.00.001 Корпус.m3d
- 769.00.001 Корпус.pdf
- 769.00.002 Прокладка.m3d
- 769.00.003 Крышка.cdw
- 769.00.003 Крышка.m3d
- 769.00.003 Крышка.pdf
- 769.00.004 Стержень.cdw
- 769.00.004 Стержень.m3d
- 769.00.004 Стержень.pdf
- 769.00.005 Колпак.cdw
- 769.00.005 Колпак.m3d
- 769.00.005 Колпак.pdf
- 769.00.006 Гайка.cdw
- 769.00.006 Гайка.m3d
- 769.00.006 Гайка.pdf
- 769.00.007 Шайба.m3d
- 769.00.008 Клапан.cdw
- 769.00.008 Клапан.m3d
- 769.00.008 Клапан.pdf
- 769.00.009 Пружина.cdw
- 769.00.009 Пружина.m3d
- 769.00.009 Пружина.pdf
- 769.00.010 Пробка.cdw
- 769.00.010 Пробка.m3d
- 769.00.010 Пробка.pdf
- 769.00.011 Рычаг.cdw
- 769.00.011 Рычаг.m3d
- 769.00.011 Рычаг.pdf
- 769.00.012 Ось.cdw
- 769.00.012 Ось.m3d
- 769.00.012 Ось.pdf
