Белорусский национальный технический университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет карданной передачи"
Минск 2021
ВВЕДЕНИЕ
1. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА
1.1. Назначение и требования, предъявляемые к карданным передачам
1.2. Обзор и анализ существующих конструкций карданных передач
1.2.1. Четырехшариковый карданный шарнир с делительными канавками (типа «Вейс»)
1.2.2. Шестишариковый карданный шарнир с делительными канавками (типа «Бирфильд»)
1.2.3. Универсальный шести шариковый карданный шарнир (типа «ГНК»)
1.2.4. Шестишариковый карданный шарнир с делительным рычажком (типа «Рцепп»)
1.2.5. Универсальный шести шариковый карданный шарнир с делительными канавками (типа «Лебро»)
1.2.6. Трехшиповой карданный шарнир (типа «Трипод»)
1.2.7. Сдвоенный карданный шарнир
1.2.8. Кулачковый карданный шарнир
1.2.9. Полукарданный шарнир
1.2.9.1. Упругий полукарданный шарнир
1.2.9.2. Карданные шарниры неравных угловых скоростей (асинхронные)
1.3. Обоснование и описание выбранного варианта.
2. РАСЧЕТ КАРДАННОЙ ПЕРЕДАЧИ.
3. РАСЧЕТ ДЕТАЛЕЙ КАРДАННОЙ ПЕРЕДАЧИ.
3.1. Расчет вилки карданного шарнира.
3.2. Расчет игольчатых подшипников карданного шарнира.
3.3. Расчет трубы карданного вала.
3.4. Расчет шлицевого соединения скользящей вилки карданного вала.
4. Расчёт крестовины карданного шарнира
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

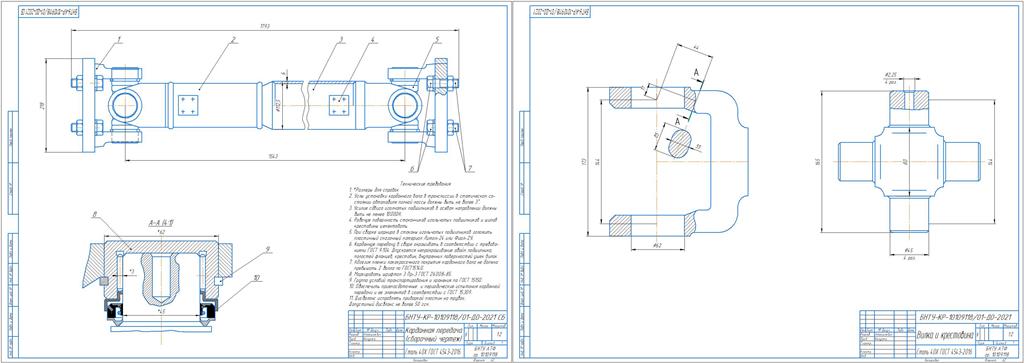

Сборочный чертеж карданной передачи, Чертеж вилки и крестовины
Исходные данные:
Максимальная скорость Vmax = 110 км/ч
Передаточное числа Uгл = 3.077 U1 = 13,86
Радиус колеса r0 = 0.446 м
Максимальный крутящий момент Me max = 2100 Нм
Наружный и внутренний диаметр карданного вала D = 11.25 см d = 10.5 см
