3D модель Муфта эластичная "Перефлекс" 359

Муфта "Перефлекс" эластичная с торовым эластичным элементом.
Тип B, типо-размер 140.
Маркировка PHE F140NRTYRE, FLEX COUPLING TYRE. Компания издатель шин для перефлексы SKF Power transmission products. Момент инерции 0,25400 кг на м кубический, масса 22,2кг.
Полумуфты выполнены под отверстия D105H7 и D108H7, с прижимными кольцами скреплены болтами М20.

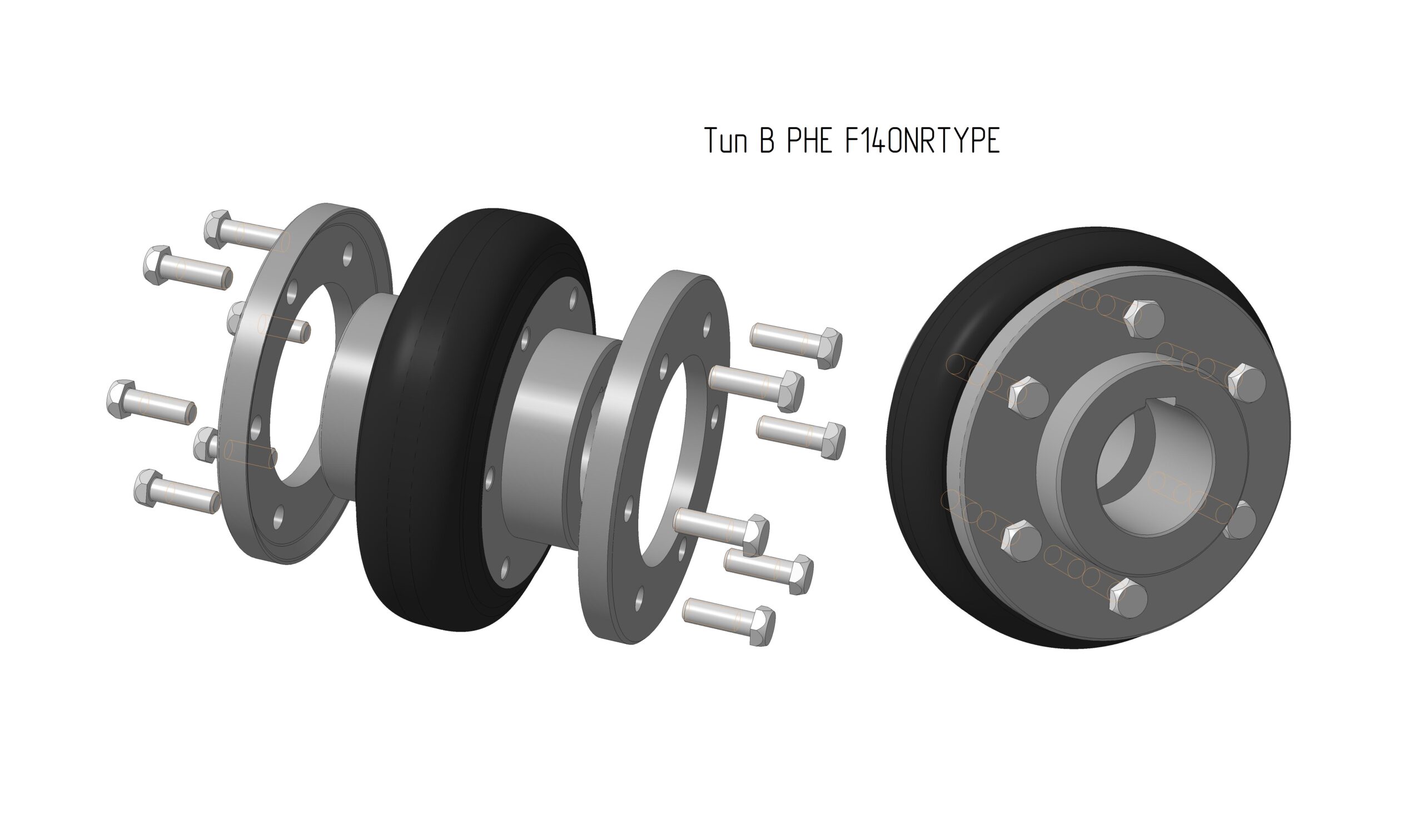

Бонусом к сборочным чертежам имеется 3-д сборка с возможностью разнесения.

140 F140NTRTYRE FLEX Баев конструкторская разработка Муфта полумуфта Разнесение сборка Тип B тор эластичная

Поделиться:

Автор

Андрей Игоревич Баев

Дата

21.10.2016

Язык

Русский

Состав

Сборочный чертеж, Деталировка(Полумуфта с D105H7, Полумуфта c D108H7, Кольцо прижимное, болт М20), Спецификация, 3D-модель, Сборка с разнесением.

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

2501.47.40.01 - Полумуфта D108H7.cdw
Сборка с разнесением перефлексы с двумя полумуфтами.t3d
2501.47.30.02 - Кольцо прижимное.cdw
2501.47.40.00 СБ - Муфта Перефлекс спецификация.cdw
Кольцо прижимное.m3d
2501.47.40.00 СБ - Муфта Перефлекс D108H7.cdw
Сборка с разнесением перефлексы с двумя полумуфтами.jpg
Шина перефлекса.m3d
Болт м20 L=73,5 l=45.m3d
2501.47.40.02 - Кольцо прижимное.cdw
2501.47.30.00 СБ - Муфта Перефлекс спецификация.cdw
2501.47.30.00 СБ - Муфта Перефлекс D105H7.cdw
2501.47.30.01 - Полумуфта D105H7.cdw
Полумуфта с д105H7.m3d
Полумуфта с д108H7.m3d
2501.47.30.03 - Болт М20 L=73,5 l=45.cdw
2501.47.40.03 - Болт М20 L=73,5 l=45.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

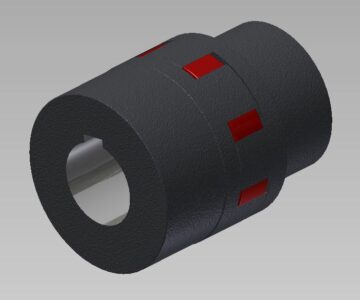

3D модель Муфта кулачковая эластичная 48/60

Муфта кулачковая эластичная 48/60

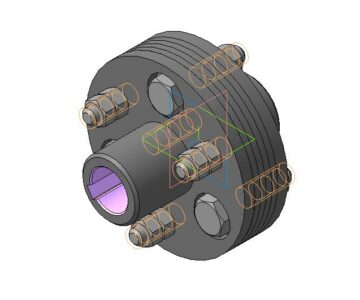

3D модель Муфта упругая АЗПМ-01

Муфта упругая АЗПМ-01

3D модель Эластичная муфта карданного вала ваз 2106

Эластичная муфта карданного вала ваз 2106

3D модель Муфта упругая втулочно-пальцевая МУВП-7

Муфта упругая втулочно-пальцевая МУВП-7

3D модель Шарнирная муфта

Шарнирная муфта

3D модель Муфта Rotex 110 AFN

Муфта Rotex 110 AFN

Комментарии 1

Андрей Игоревич Баев Автор

17.11.2016 в 09:23

Наружные диаметры полу-муфты и кольца прижимного необходимо увеличить на 3-4мм. Так же необходимо убрать допуски (по -0,05мм), там свободный размер.
