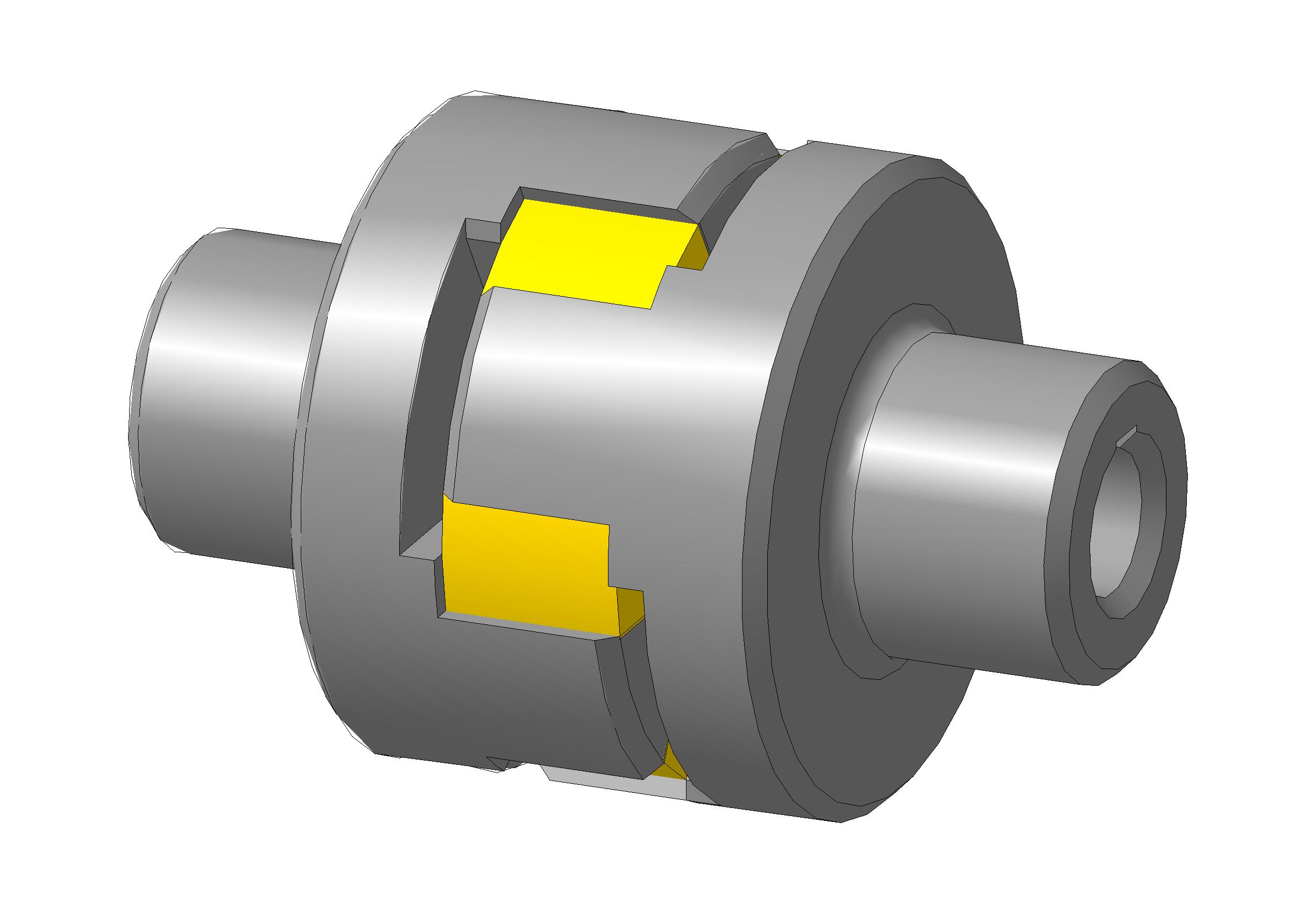

Параметрическая модель муфты ГОСТ Р 50894-96 с крутящим моментом от 16 до 400 Нм. В сборку входят Полумуфта1, Полумуфта2, Звездочка ГОСТ Р 50894-96. Реализовано исполнение по длине (исполнение 2 в таблице m.2. Полумуфта1 с отверстием под вал и шпоночным пазом по ГОСТ Р 50894-96. Полумуфта2 без отверстия под вал и шпоночного паза. Порядок работы: откройте сборку "Муфта ГОСТ Р 50894-96", затем вкладку переменные, в этой вкладке (вверху) таблица переменных, выберете строку исходя из передаваемого момента и диаметра вала, нажмите кнопку присвоить значения переменным и перестройте модель.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Муфта ГОСТ Р 50894-96, параметрическая модель.
Муфта ГОСТ Р 50894-96, параметрическая модель.
0
3
699
2
0
Автор
Пляс
Александр
Дата
20.06.2020
Язык
Русский
Состав
3D сборка, детали
Софт
КОМПАС-3D 16,1
Как открыть?
Содержимое архива
-
Муфта ГОСТ Р 50894-96.a3d
-
Звездочка ГОСТ Р 50894-96.m3d
-
Полумуфта1.m3d
-
Полумуфта2.m3d
-
Муфта ГОСТ Р 50894-96.jpg
-
Полумуфта ГОСТ Р 50894-96.xls
