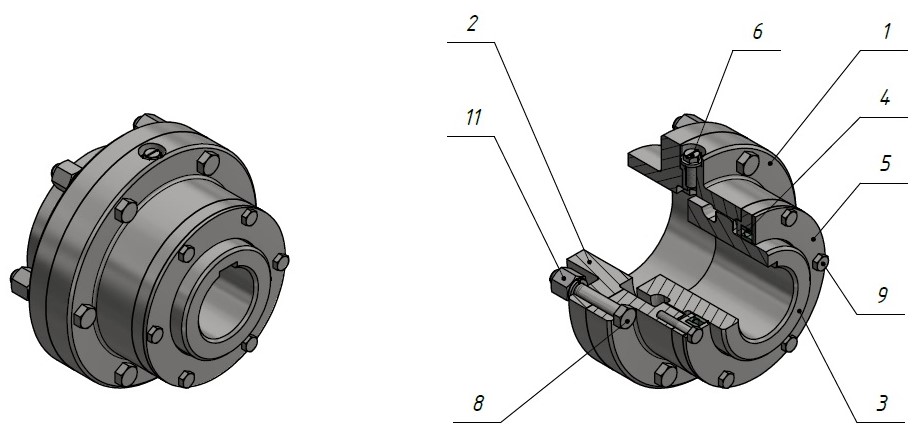

3D модель Зубчатая муфта МЗП по ГОСТ 50895-96

Зубчатая муфта МЗП по ГОСТ 50895-96.
Предельный момент, передаваемый муфтой 1600 Н*м.
Диаметры посадочных отверстий под валы d1=80 мм, d2=50 мм.
Тип отверстий полумуфт - цилиндрические длинные.
Модуль зубьев 2,5.
Число зубьев 38.
Ширина зубчатого венца 15 мм.

3D Модели зубчатая Муфта
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar kir7779
Дата
30.09.2016
Язык
Русский
Состав
3D сборка, модели все составляющих деталей
Софт
Autodesk Inventor 2016 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Внешняя обойма.ipt
  • Уплотнение.ipt
  • Болт М10.ipt
  • Гайка 8,6.ipt
  • Муфта зубчатая.iam
  • Болт-пробка.ipt
  • Крышка.ipt
  • Внутренняя обойма.ipt
  • Крышка под уплотнение.ipt
  • Внешняя обойма (отв.).ipt
