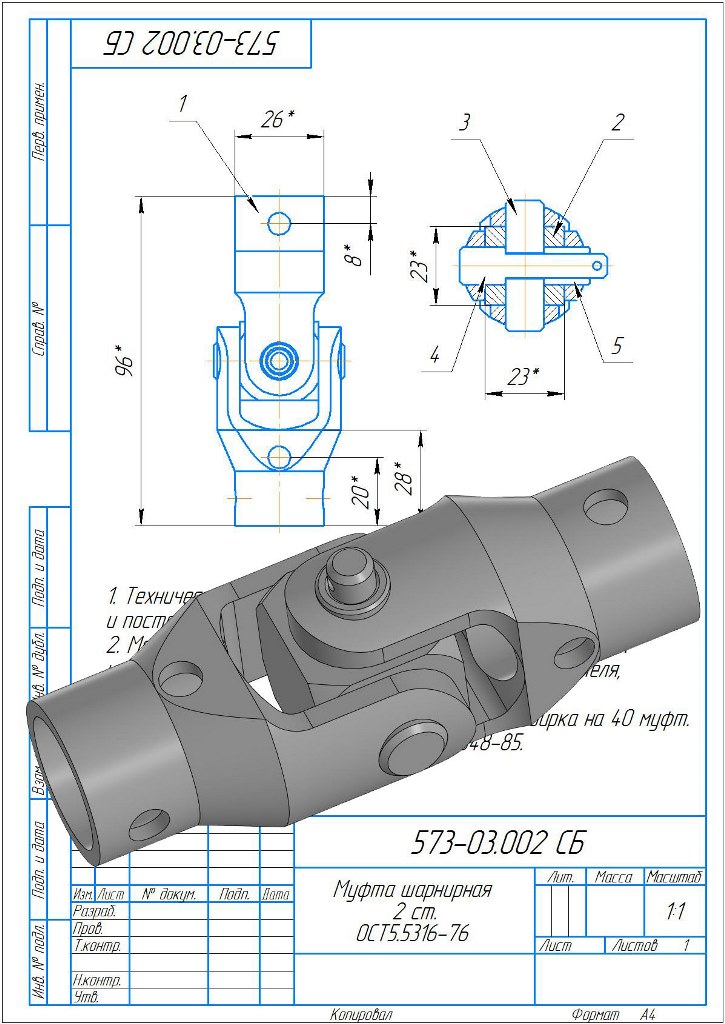

Муфта шарнирная. Используется для сборки зубчатых передач, таких как: 573-03.087, 573-03.092. L=96
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Муфта шарнирная для сборки зубчатых передач
Муфта шарнирная для сборки зубчатых передач
0
2
245
2
1
30
Сообщить о проблеме
Автор
Kilarev
Maxim
Дата
04.10.2022
Язык
Русский
Состав
3D Сборка, Модели деталей в отдельности. Спецификация.
Софт
КОМПАС-3D v21
Как открыть?
Содержимое архива
-
573-03.002
-
573-53.503-01 - ось.m3d
-
573-03.002.a3d
-
573-53.504-01 - палец.m3d
-
573-03.002 СП - Муфта шарнирная 2 ст.frw
-
573-03.002 СБ - Муфта шарнирная.cdw
-
573-53.502-01 - камень.m3d
-
573-53.501-01 - вилка.m3d
-
573-53.505-01 - втулка.m3d
-
