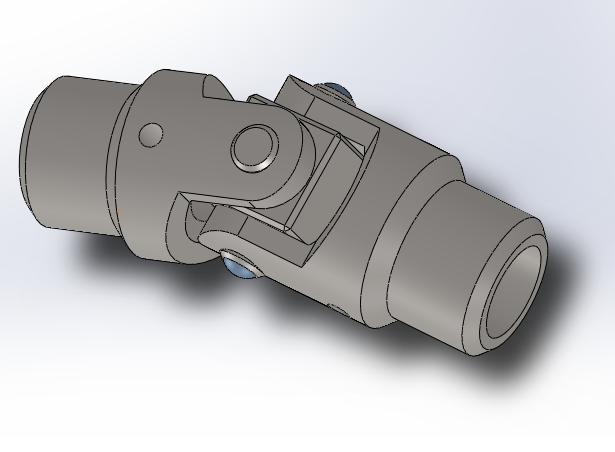

Шарнирная муфта

Для соединения цилиндрических валов, которые устанавливают под углом до 45 град. при передаче вращающего момента от 11, ло 1120 Нм без смягчения динамических нагрузок.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 12 SP3

Просмотр файлов
Втулка.SLDPRT
Крестовина.SLDPRT
Палец.SLDPRT
Сборка2.SLDASM
Стержень.SLDPRT
Ступица полумуфт_1.SLDPRT
Ступица полумуфт_2.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 3 845

298 FavoriteLoadingДобавить в избранное
