Параметрическая модель ведущей звезды для гусениц шагом 50.5мм.
Базируется на чертеже звезды для снегохода буран с 9 зубьями, которая есть в свободном доступе. Добавлена возможность изменения количества зубьев с сохранением шага, и формы зубьев. При этом изменяется диаметр звезды, но посадочное место с 9 отверстиями для болтов и диаметр внутреннего отверстия самой звезды остаются неизменными.

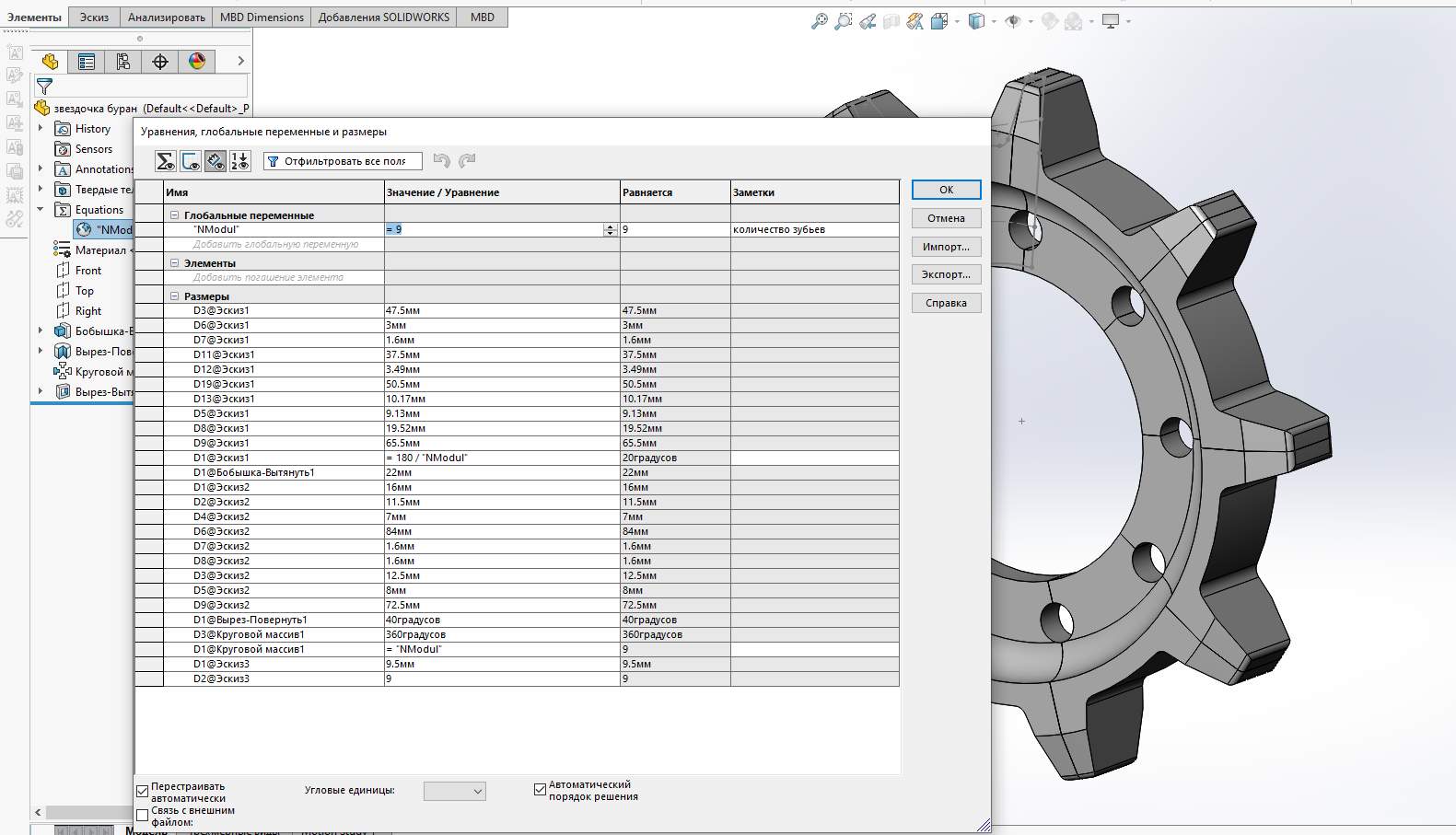

На картине есть пример звезд с 9, 10 и 11 зубьями.
Состав: Модель одной деталью
Софт: SolidWorks 2019
