Расчет редуктора с ременной и зубчатой ​​передачей

Politechnika Opolska
Wydział mechaniczny
Kierunek: Mechanika i budowa maszyn – komputerowe wspomaganie projektowania i badania maszyn
Temat: Zaprojektowanie reduktora
Opole 2020

Расчет деталей редуктора, шестерни, валы, шкивы. Чертежа редуктора или привода нет, только детали и 3D.

Исходные данные:
Мощность машины P1 = 6 кВт
Скорость вращения вала n1 = 350 об / мин
Количество рабочих часов в день LH = 8 часов
Условия эксплуатации машины - средние

Работа представлена на польском языке так как ее разработка была произведена по польским справочникам и в польском университете, поэтому все подогнано по стандартам ISO.
В данной работе проведен математический расчет передачи с вала двигателя через ременную передачу на выводной вал редуктора с шестеренками конического типа. Рассчитаны так же валы и подобраны подшипники соответственно с максимальными нагрузками.
Спроектированный привод состоит из – конической передачи; электродвигателя, передающего вращение к редуктору через ременную передачу.
Так же было проведено проектирование всех составных частей в программе Autodesk Inventor Professional 2018. графическая часть содержит 6 чертежей с указанием всех допусков и размеров.

Содержание

Кинематические расчеты двигательной установки и выбор электродвигателя
Ременная передача с клиновым ремнем нормального профиля

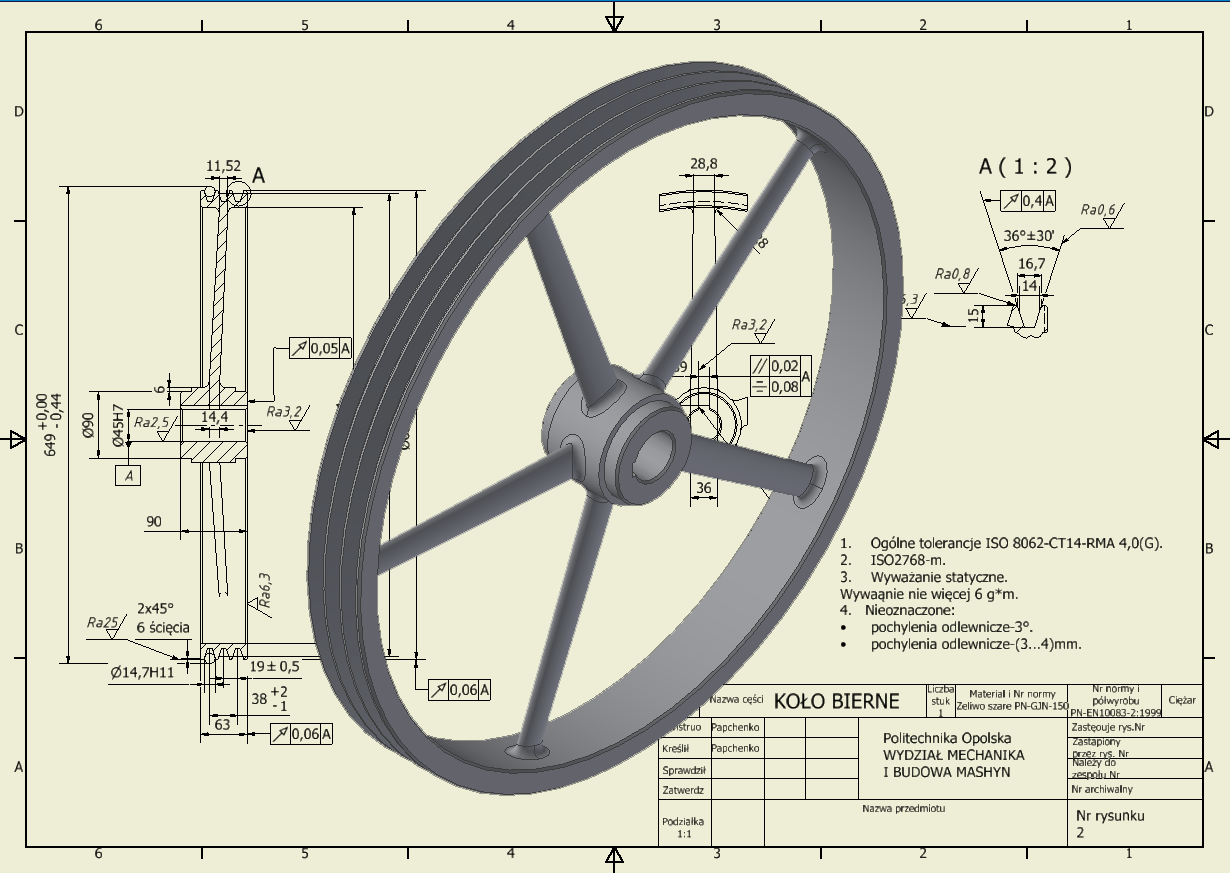

Конструирование шкивов
Кинематические расчеты ременной передачи
Коническая передача с прямыми зубьями
Допустимые напряжения
Допустимое контактное напряжение
Максимально допустимые напряжения при перегрузках
Расчет прочности конических зубчатых колес с прямыми зубьями
Проверка контактной прочности зубов
Проверка прочности зубов на изгиб
Проверка прочности зуба при перегрузках
Геометрический расчет конических шестерен с прямыми зубами
Расчет валов
Подбор подшипников качения

Состав: Ведущий шкив, Ведомый шкив, Ведущая шестерня, Ведомая шестерня, Вал ведомый шкив-ведущая шестерня, Вал ведомая шестерня, ПЗ Язык документа

Софт: Autodesk Inventor 18

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Передачи / Расчет редуктора с ременной и зубчатой ​​передачей

KOLO ZĘBATE.idw
KOLO ZĘBATE.ipt
Wal1.idw
Wal1.ipt
Wal2.idw
Wal2.ipt
ZĘBNIK.idw
ZĘBNIK.ipt
kolo bierne.idw
kolo bierne.ipt
kolo czynne.idw
kolo czynne.ipt
Projekt.docx
