Одноступенчатый прямозубый цилиндрический редуктор U=2.5

Макеевский политехнический колледж
Механическое отделение
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет одноступенчатого редуктора"
Макеевка 2015

Исходные данные: Передаточное число: U=2,5, вращающийся момент тихоходного вала Т2=110,82Н м, Частота вращения тихоходного вала n2= 386 об/мин

В данной работе конструируется редуктор, предназначенный для передачи и преобразования вращающего момента, от электродвигателя к ленточному конвееру.

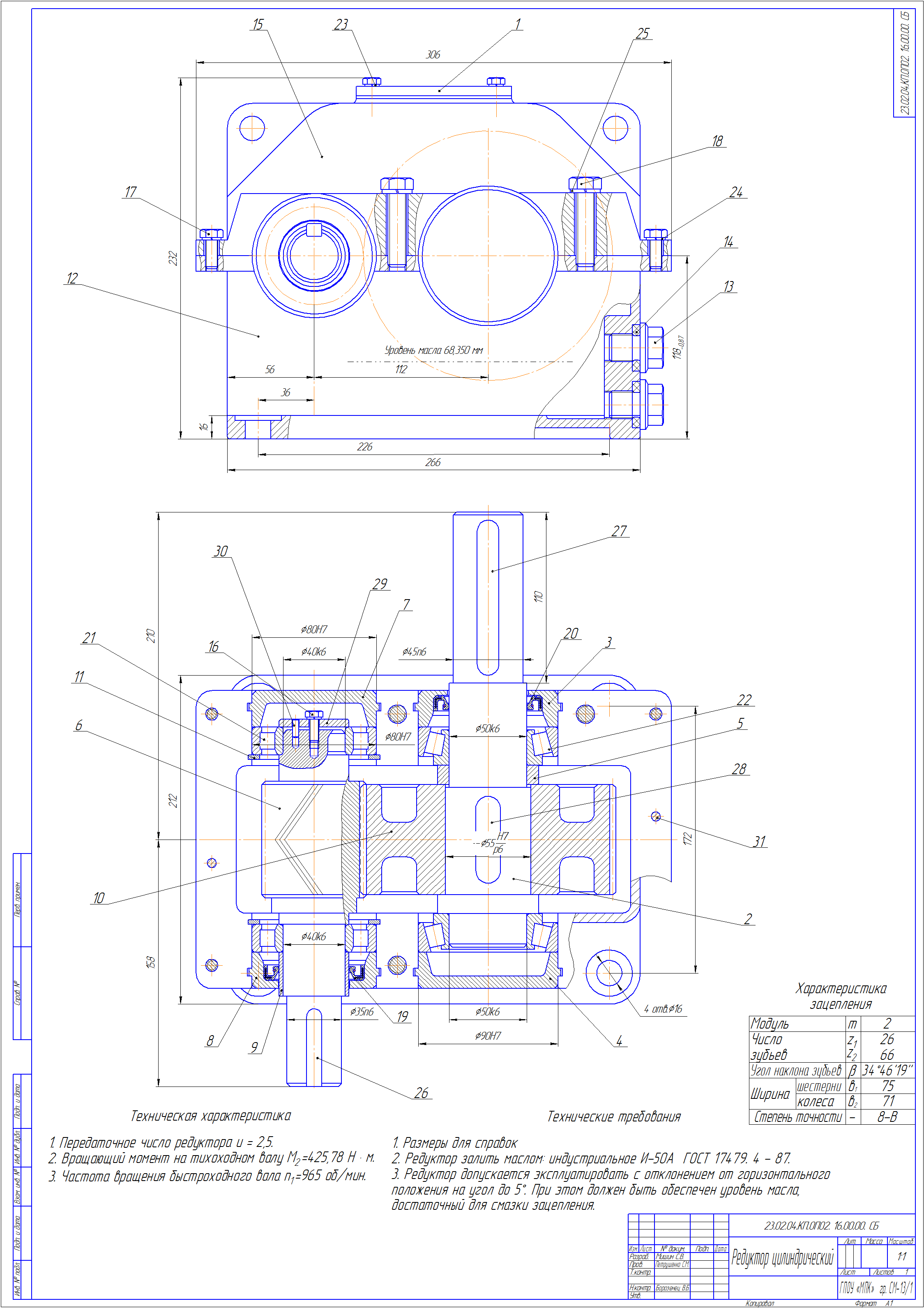

Графическая часть содержит Сборочный чертеж редуктора, чертеж вала и чертеж зубчатого колеса.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Введение

1 Общая часть
1.1 Описание устройства редуктора
1.2 Выбор электродвигателя и кинематический расчет
2 Расчетная часть
2.1 Расчет передач
2.2 Расчет валов
2.3 Расчет подшипников
2.4 Расчет шпонок
2.5 Расчет корпуса
3 Выбор масла
4 Описание сборки и разборки редуктора
Заключение
Список используемой литературы
