Прямозубый конический одноступенчатый редуктор u=2

Калининградский государственный технический университет
Кафедра «Теории механизмов и машин и деталей машин»
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему "Проектирование конического одноступенчатого редуктора"

1). Размер звеньев: AB=0.065 м, BC=0,260 м, BS=0,080 м, e=0,010 м
2). Масса звеньев: m1=7 кг, m2= 4 кг, m3=4 кг
3). Параметры: n1=750 мин-1, nk=180 мин-1, Fn=9*103 Н
Тип редуктора: прямозубый конический одноступенчатый

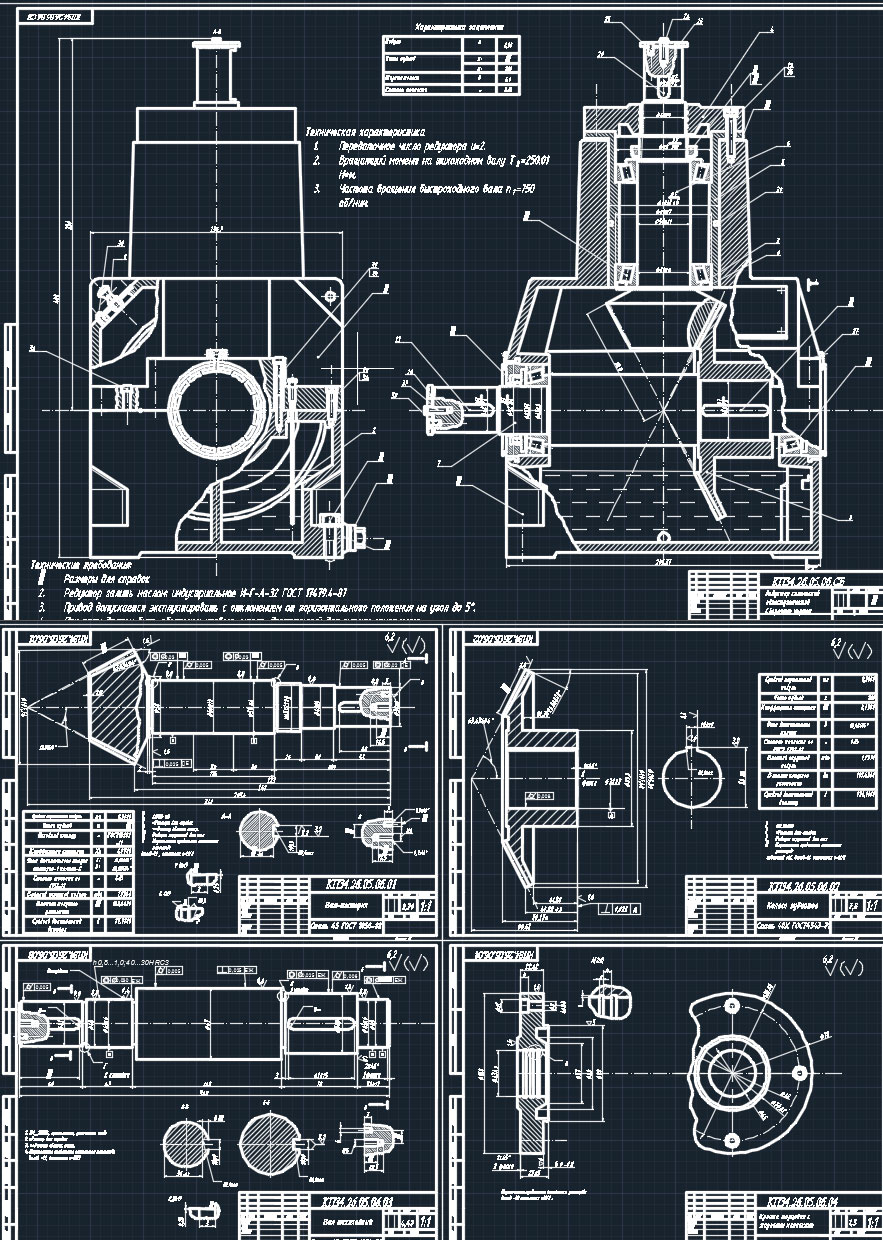

Техническая характеристика
1. Передаточное число редуктора u=2.
2. Вращающий момент на тихоходном валу Т2=250.01 Н*м.
3. Частота вращения быстроходного вала n1=750 об/мин.

Содержание:
1. Построение крайних положений механизма.
2. Определение мощности и выбор электродвигателя..
3. Кинематический и силовой расчет электропривода.
4. Проектный расчет конической передачи редуктора.
5. Проверочный расчет прочности зубьев по контактным и изгибным напряжениям
6. Проектный расчет клиноременной передачи.
7. Проверочный расчет.
8. Проектный расчет валов.
9. Разработка чертежа общего вида редуктора.
10. Нагрузки валов редуктора.
11. Расчетная схема валов редуктора.
12. Проверочный расчет валов.
13. Проверочный расчет подшипников.
14. Проверочный расчет шпонок тихоходного вала.
