Редуктор конический прямозубый одноступенчатый U=6.3

Гродненский государственный аграрный университет,
Кафедра технической механики и материаловедения,
Прикладная механика,
На тему: "Расчёт и проектирование приводной станции подвесного конвейера"
Гродно 2015

В рамках данного курсового проекта рассмотрены расчёты и проектирование приводной станции подвесного конвейера, который включает в себя асинхронный электродвигатель, клиноременную передачу и одноступенчатый конический редуктор. Графическая часть включает в себя сборочный чертёж редуктора и 4 чертежа деталировки ( вал тихоходный, шестерня, глухая и сквозная крышки).
Курсовой проект содержит 1 лист формата А1, 4 листа формата А3, одну спецификацию, 71 страницу пояснительной записки, содержащей 17 рисунков, 10 таблиц и 3 источника литературы.
Привод - совокупность устройств, выполняющих те же функции, что и механическая передача, предназначенных для приведения в действия машин и механизмов.

Техническая характеристика:
Передаточное отношение редуктора U=6,3.
Потребляемая мощность Р=0,4 кВт.
Передаваемый крутящий момент Т=101,07 Нм.
Корпус редуктора выполнен с наружным расположением подшипниковых бобышек.
Подшипники установлены "враспор" (вал между подшипниками сжат).

1.1 Исходные данные к курсовому проекту
Вариант исходных данных – 1:
1) Тяговая сила цепи F = 0,8 кН.
2) Скорость грузовой цепи = 0,5 м/с.
3) Шаг грузовой цепи p = 100 мм.
4) Число зубьев звёздочки z = 8.
5) Срок службы привода – 5 лет.
6) Режим работы трёхсменный.
7) Валы установлены на подшипниках качения.
Схема привод

Состав: Пояснительная записка, Общий вид конического редуктора (формат А1).Колесо (формат А3).Крышка глухая (формат А3).Крышка сквозная (формат А3).Вал ведомый (формат А3).Спецификация. Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

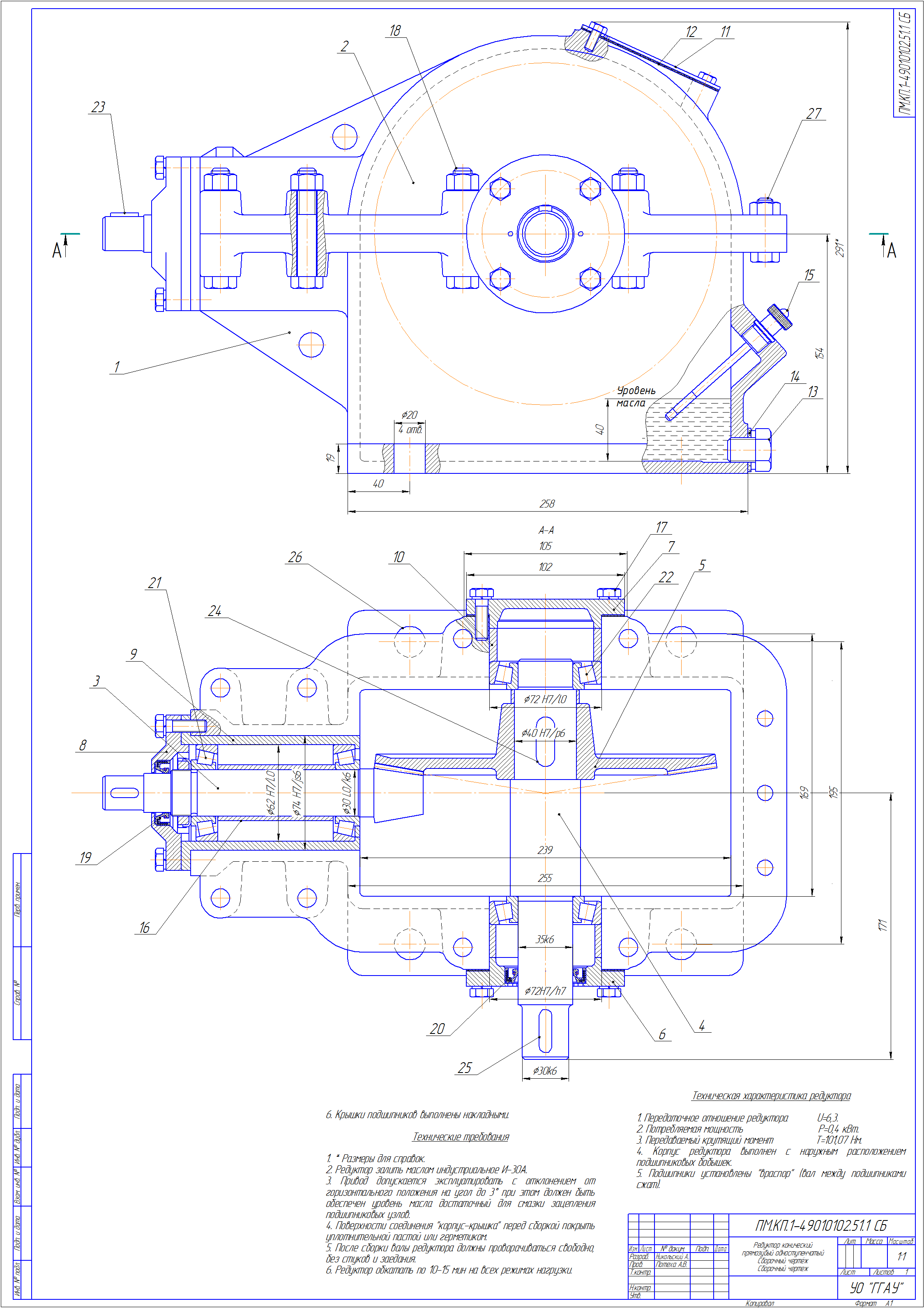

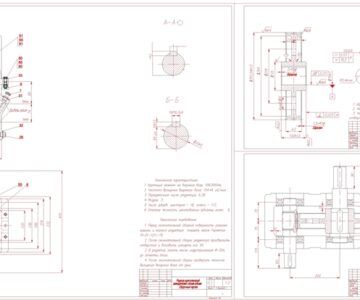

Общий вид редуктора. Никольский А.И..cdw
Спецификация. Никольский А.И..spw
Пояснительная записка. Никольский А.И..doc
Крышка сквозная. Никольский А.И..cdw
Колесо_Никольский. А. И..cdw
Вал Ведомый.Никольский.cdw
Крышка глухая. Никольский А.И.cdw
