топ За месяцШкив-муфта ШМ-00.000
Шкив-муфта передаёт крутящий момент с помощью электромагнитной муфты типа ЭТМ входящей в состав изделия.При подаче тока на обмотку электромагнитной муфты происходит сцепление через фрикционные диски шкива и ступицы. При отключении тока шкив и ступица вращаются независимо друг от друга. Шкив-муфта может быть применена в любом техническом устройстве где осуществляется передача крутящего момента.

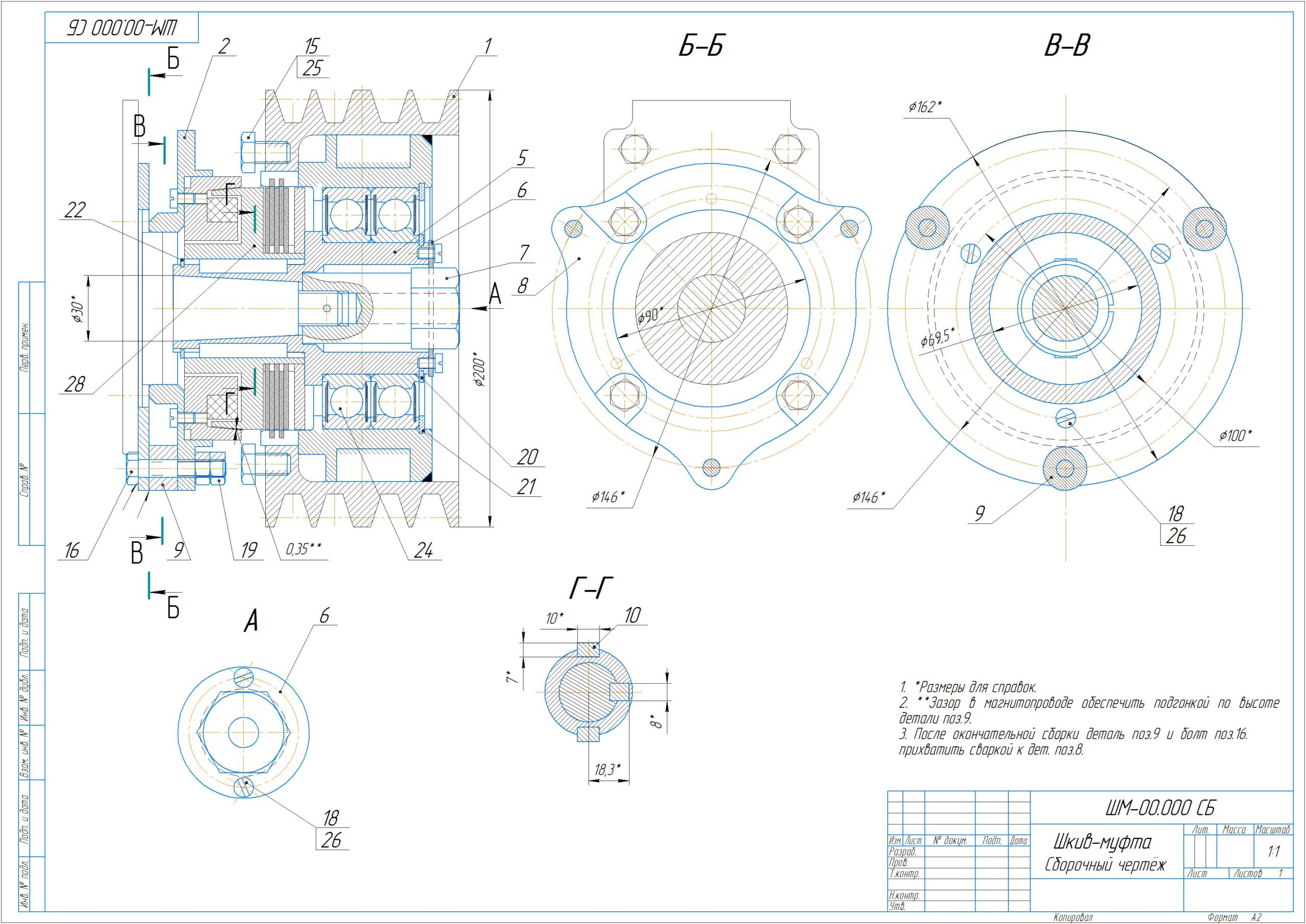

Состав: Сборочный чертёж (СБ), спецификация, деталировка.
Софт: КОМПАС-3D 19.0
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
не открывает
Открывает все. Прочитайте и попробуйте задать вопрос более корректно. Чем открываете, какая ошибка и т.д. Скорее всего у Вас древний КОМПАС-3D.
