Муфта упругая втулочно-пальцевая с тормозным шкивом. d1=42мм, d2=50мм, D=300мм, Тном=710 Нм

322

Муфта упругая втулочно-пальцевая (МУВП) предназначена для соединения соосных валов при передаче крутящего момента и уменьшения динамических нагрузок. МУВП обладает хорошей эластичностью, высокой демпфирующей и электроизоляционной способностью, проста в изготовлении, надежна в работе. Муфты МУВП находят широкое применение, особенно для соединения электродвигателей с исполнительными механизмами МУВП состоит из двух полумуфт, неподвижно закреплённых в одной полумуфте пальцев, на которых размещены резиновые втулки либо кольца, через которые пальцы взаимодействуют с другой полумуфтой.

МУВП Муфта Пальцевая Упругая шкив

Автор

Александр Данилов

Дата

03.08.2023

Язык

Русский

Состав

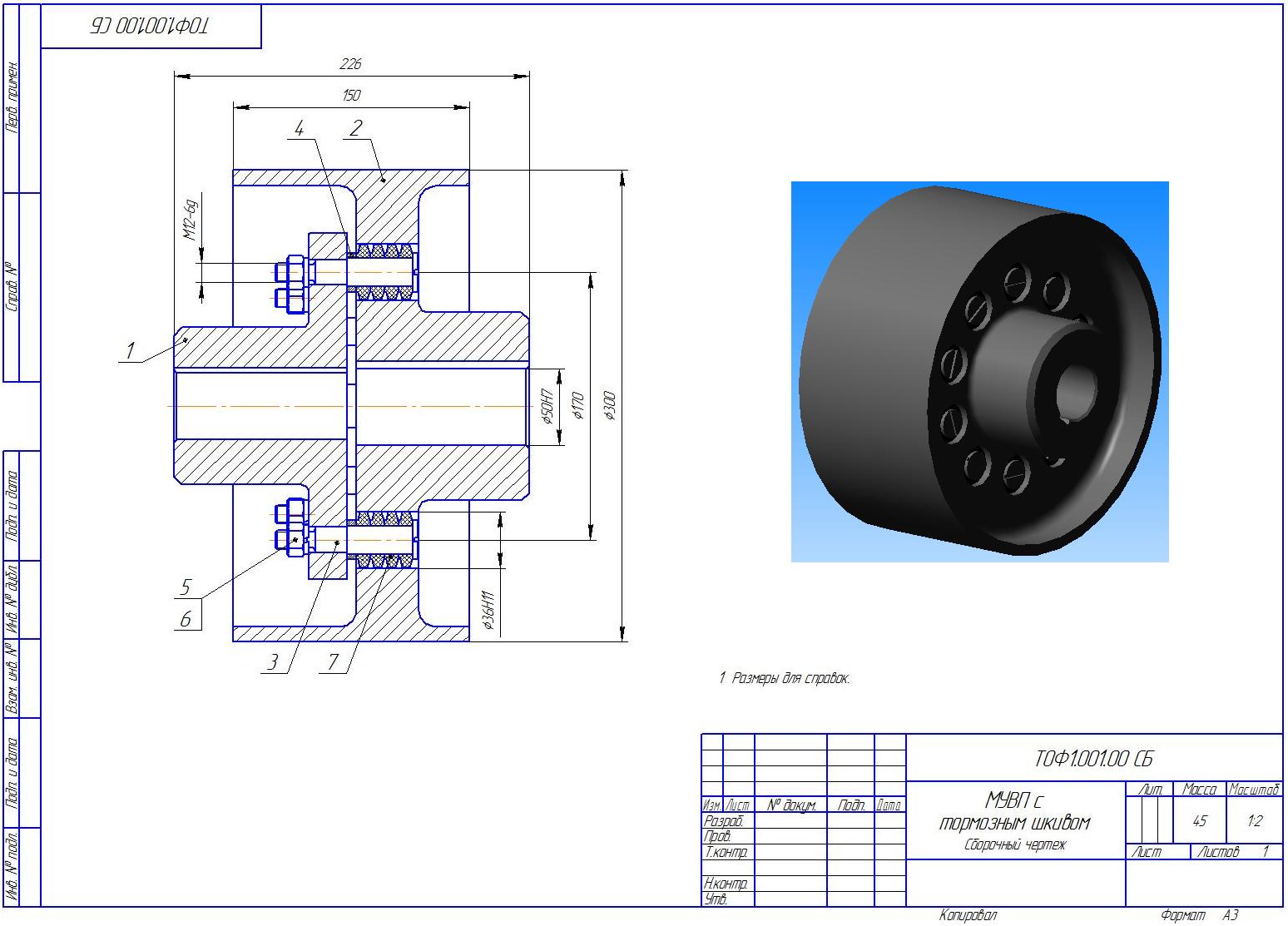

Сборочный чертеж (СБ), Спецификация, Деталировка (полумуфта ведущая, полумуфта ведомая, палец, втулка распорная), 3D-модель

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТОФ1.001.00_МУВП с тормозным шкивом
- 3D
  - Палец _ ТОФ1.001.03.m3d
  - Кольцо К3.m3d
  - Втулка распорная _ ТОФ1.001.04.m3d
  - МУВП _ ТОФ1.001.00.a3d
  - Полумуфта ведущая _ ТОФ1.001.01.m3d
  - Полумуфта ведомая _ ТОФ1.001.02.m3d
- Чертежи
  - МУВП с тормозным шкивом _ ТОФ1.001.00 .spw
  - Палец _ ТОФ1.001.03.cdw
  - МУВП Сборочный чертеж _ ТОФ1.001.00 СБ.cdw
  - Полумуфта ведомая _ ТОФ1.001.02.cdw
  - Втулка распорная _ ТОФ1.001.04.cdw
  - Полумуфта ведущая _ ТОФ1.001.01.cdw
